Mac Pro Late 2013에 최대 몇개의 디스플레이를 사용할 수 있을까?

내가 관리하는 Mac Pro 중에는 Late 2013 연식이 가장 많다. 편집 용도로 사용하는 Mac Pro인데 보통은 디스플레이 2대를 연결하는 경우가 가장 많고 3대는 가끔 연결한다. 하지만 내 맘대로 모니터 3대를 연결했을 때는 출력이 안 되는 모니터도 있을 것이다. 그렇다면 맥 프로 Late 2013에는 몇 대의 모니터를 연결할 수 있고 어디에 연결해야 하는지 알아보자.

4개의 USB 포트와 6개의 Thunderbolt 포트, HDMI 포트 1개가 장착되어 있다.







일단 공통적으로 해당하는 사항에 대해서 적어보면 , 맥 프로에서 디스플레이를 출력할 수 있는 단자는 총 7개다. 6개의 Thunderbolt 포트(Mini DP) 와 HDMI 포트 1개이다. 그리고 썬더볼트 포트는 가급적 같은 Bus에 디스플레이 두 개를 연결하지 말라고 되어 있다. 연결해도 되지만 가급적 하지 말라는 말이다. 문제를 일으킬 수도 있는 건지 더 이상의 언급이 없어서 더 자세한 내용을 알 수가 없다.

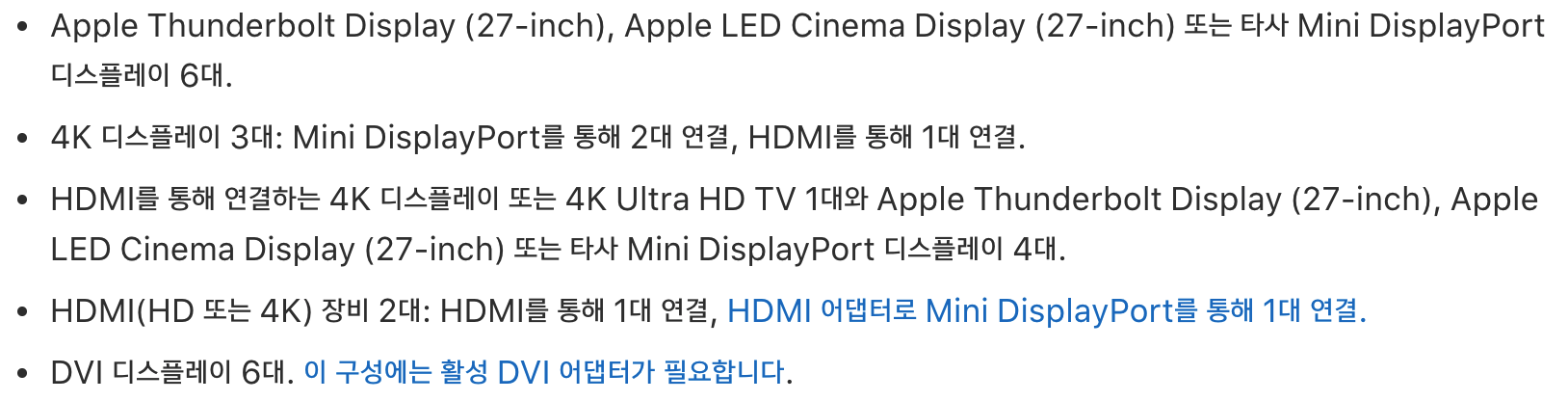

맥프로 디스플레이 구성 설명. 출처 : Apple













그럼 Bus가 어떻게 나누어져 있는지 알아야 디스플래이 포트를 어떻게 연결하고 효율적으로 사용할지 알 수 있을 것이다. 맥 프로 2013의 경우 아래 그림과 같이 포트 2개씩 Bus를 묶었다. 그리고 Bus 0번의 경우 Thunderbolt 2개와 HDMI 1개가 함께 묶여 총 3개의 포트가 한 버스로 묶여 있다.

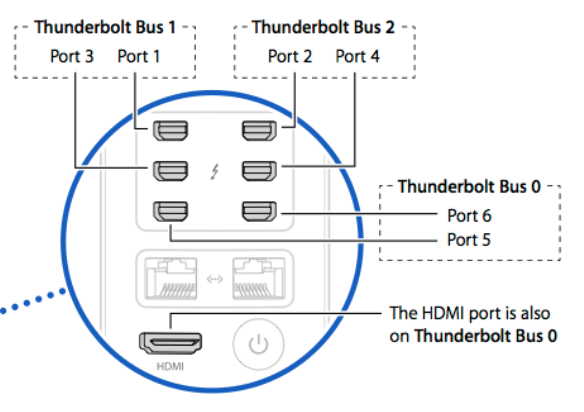

Mac Pro Late 2013 포트 구성. 출처 : Apple













그럼 위의 이미지를 기준으로 예를 들어보자. 만약 4K 모니터 2대를 연결한다고 하고 하나의 디스플레이를 Port 1번에 연결 시켰다면 가급적 Port 3번을 피해 연결하면 된다. 나머지 Port 2,4,5,6번 중에 하나를 연결하면 된다. 또는 그냥 편하게 HDMI에 연결해도 된다. 2대의 경우 아무 데나 꽂아도 디스플레이 재생이 안될 확률이 거의 없다고 봐도 될 것 같다.

Mac Pro Late 포트 버스 구조. 출처 : Apple







4K 27인치 디스플레이 3대를 연결할 경우엔 Thunderbolt 포트로 2대 + HDMI를 통해 1대 구성으로 해야 한다. 위의 그림을 가지고 설명해보면 4K 27인치 모니터 1대를 HDMI와 연결 해야 한다. HDMI는 Bus 0번이므로 0번에 해당하는 Port 5, 6번에는 Thunderbolt에 디스플레이를 연결할 수 없다. 그럼 남은 Bus 1(1,3 Port)에 디스플레이 1대 연결, Bus 2(2,4 Port)에 각 1대씩 디스플레이를 연결하면 된다. DVI 디스플레이는 6대가 가능하다고 되어 있다. 단, DVI 어댑터를 준비해야 한다고 되어 있다.

Mac Pro Late 2013 디스플레이 연결 개수. 출처 : Apple









그리고 마지막으로 4K Ultra HD TV는 2대 사용이 가능하다. 이 경우 HDMI로 1대와 Thunderbolt로 1대가 가능하다. HDMI의 경우 고속 HDMI 표준을 따르는 어댑터를 사용하라고 되어 있다. 고속 HDMI의 조건을 보니 30Hz - 4K 해상도를 지원하는 케이블이었다. 4K 지원 HDMI 케이블이 필요한 것으로 보인다. HDMI를 써야 하기 때문에 Bus 0번의 Thunderbolt 포트(5,6 Port)를 피해서 나머지 1,2,3,4번 중에 TV를 연결하면 된다.

Mac Pro Late 2013 4K Ultra HD TV 연결. 출처 : Apple





흔하게 쓰는 구성에 대해서 설명을 적었고 추가적인 정보를 알고 싶다면 아래의 링크로 이동하여 확인할 수 있다.

support.apple.com/ko-kr/HT202801

Mac Pro (Late 2013)에서 여러 대의 디스플레이 사용하기
