슈퍼마이크로 서버 AVAGO 3108 MegaRAID Controller 새 디스크 장착 후 인식 방법

슈퍼마이크로 서버에 SSD를 추가로 설치하려고 한다.

이 서버의 경우 전면부에 디스크 베이가 존재한다.

따라서 물리적인 SSD 마운트는 아주 쉽다.

하지만 RAID Controller가 있으면 예기는 달라진다.

RAID Controller에서 Virtual Drive를 만들어 줘야 한다.

레이드 컨트롤러에 따라 설정 방법이 조금 다를 수 있다.

당장  내가 관리하는 서버만 해도 몇 가지 레이드 컨트롤러가 있다.

이번엔 AVAGO 3108 Raid Controller가 장착된 서버에 디스크를 추가하는 과정이다.

슈퍼마이크로 서버 전면부의 디스크 베이들







부팅 과정에서 물리적 디스크가 잘 인식 되는지 꼭 확인한다.

부팅과정에서 봤을때 물리적으로 5개의 디스크가 보인다.

하지만 4 Virtual Drive(s)를 찾았다고 나타난다.

그리고 바이오스에서 핸들링되고 있다.

Ctrl + R키를 눌러 AVAGO 3108 MegaRAID Configuration Utility로 진입한다.

부팅시 Ctrl + R키를 눌러 AVAGO 3108 MegaRAID Configuration Utility로 진입









PD Mgmt에서 상태가 온라인이 아닌 디스크를 보았다.

새로 장착한 디스크인데 아주 잘 인식되고 있다.

다시 한번 물리적으로 인식에 이상없을을 확인 완료.

AVAGO 3108 MegaRAID BIOS Configuration Utility

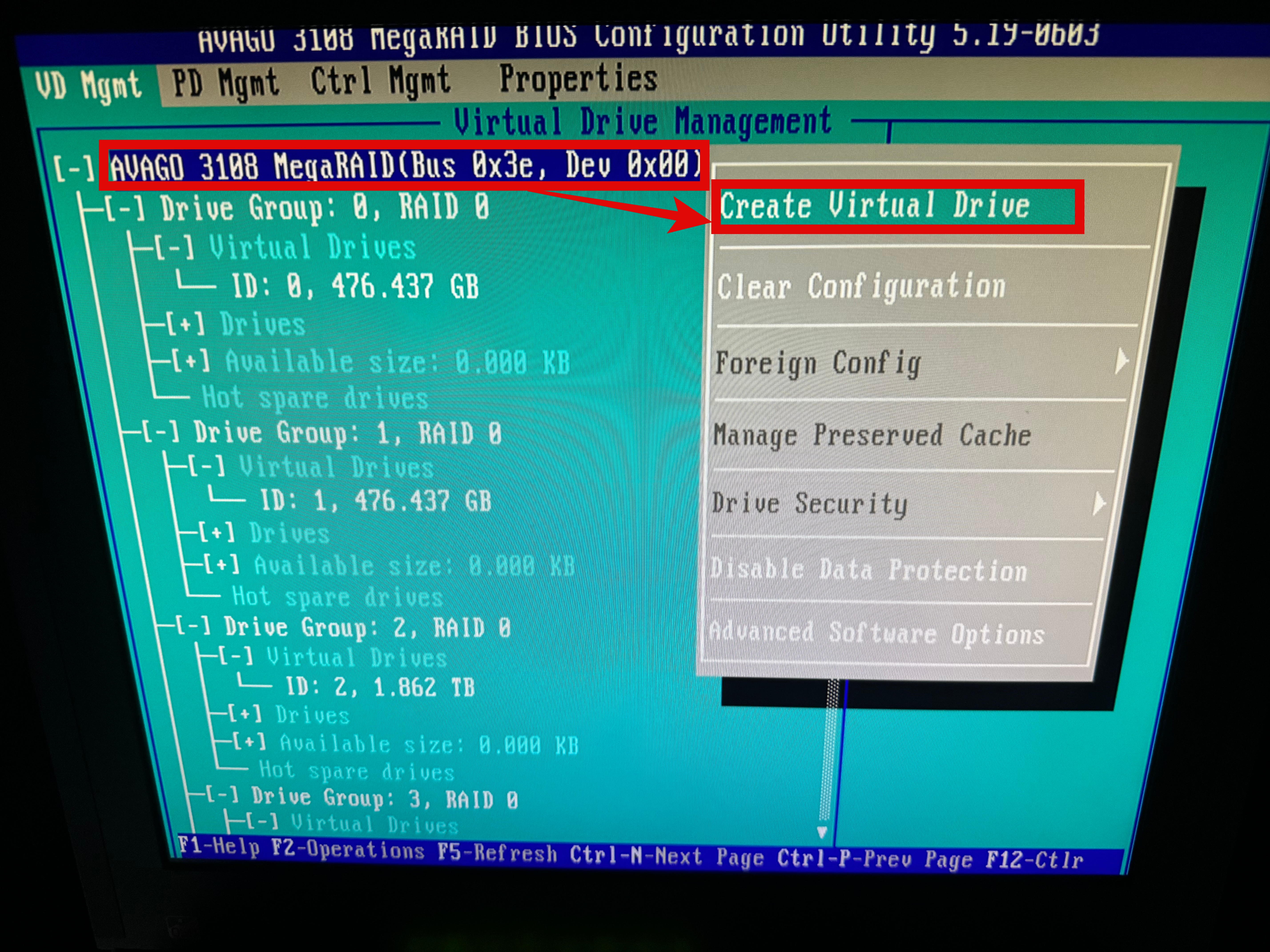

VD Mgmt 메뉴에서 새로운 디스크를 위한 Virtual Drive를 생성해야 한다. AVAGO 3108 MegaRAID에 커서를 이동시키고 Tab키를 누르면 선택할 수 있는 항목이 나타난다. Create Virtual Drive를 선택한다.

VD Mgmt에서 새로운 디스크를 위한 Virtual Drive를 생성







기존 레이드에 추가할 수 없으므로 RAID 0을 선택했다.

특별한 변경 사항은 없으므로 그냥 OK를 눌러 생성한다.

AVAGO 3108 MegaRAID Virtual Disk 생성









경고창이 나오는데 새 디스크라 어차피 아무것도 없다.

초기화를 스킵할 꺼냐고 물어보는데 OK를 누른다.

AVAGO 3108 MegaRAID Virtual Disk 생성









새 논리 디스크가 생성되었음을 확인

생성된 Virtual Disk 확인 완료







MegaRAID Configuration Utility를 종료한다.

AVAGO MegaRAID Configuration Utility를 종료







Ctrl + Alt + Delete를 눌러 리붓을 시작한다.

리붓을 진행한다.









최초에 Virtual Disk는 4개였지만, 재부팅하면서 확인해 보니 5개가 되었다. 정상적으로 논리 디스크가 생성되었다. 이제 OS에서도 새 디스크의 공간을 사용할 수 있다.

AVAGO MegaRAID Virtual Disk 생성 완료
