DELL MD 1400 스토리지 디스크 교체 방법 및 레이드 구성

어제 Dell MD 1400 스토리지에 장착된 디스크를 모두 교체했다.

무려 3개의 MD 1400이 NX3230에 연결되어 있고, Raid Controller로 제어할 수 있다.

호환되는 디스크를 찾아 대량 구매했으며, 정상적으로 레이드를 묶고 문제가 없었다.

Dell MD 1400의 스토리지 교체 과정을 적어본다.

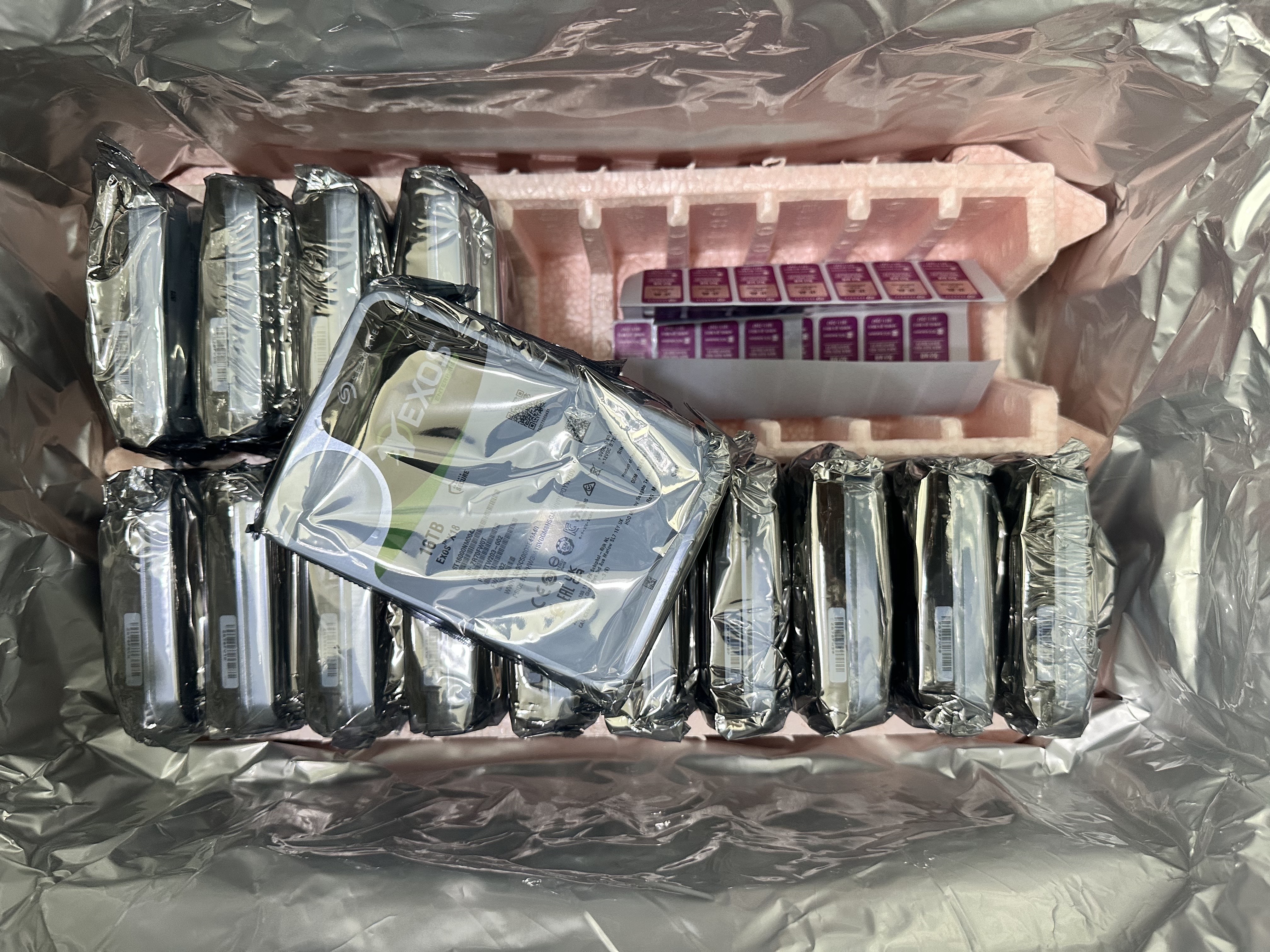

교체를 위해 구매한 디스크









NX3230의 전원을 종료한다.

그리고 MD 1400에 장착된 디스크 베이를 하나씩 꺼내서 디스크를 교체한다.

MD 1400에 대당 12개의 디스크가 꽂혀 있는데, 3대분을 교체했으니 36개를 교체한 셈이다. NX3230의 전원을 꺼도 MD 1400 디스크에는 녹색불이 들어올 것이다. 무시하고 뽑아서 볼트를 푼다. 그리고 베이에 새로운 디스크를 장착시키고 다시 MD 1400에 마운트 시킨다.

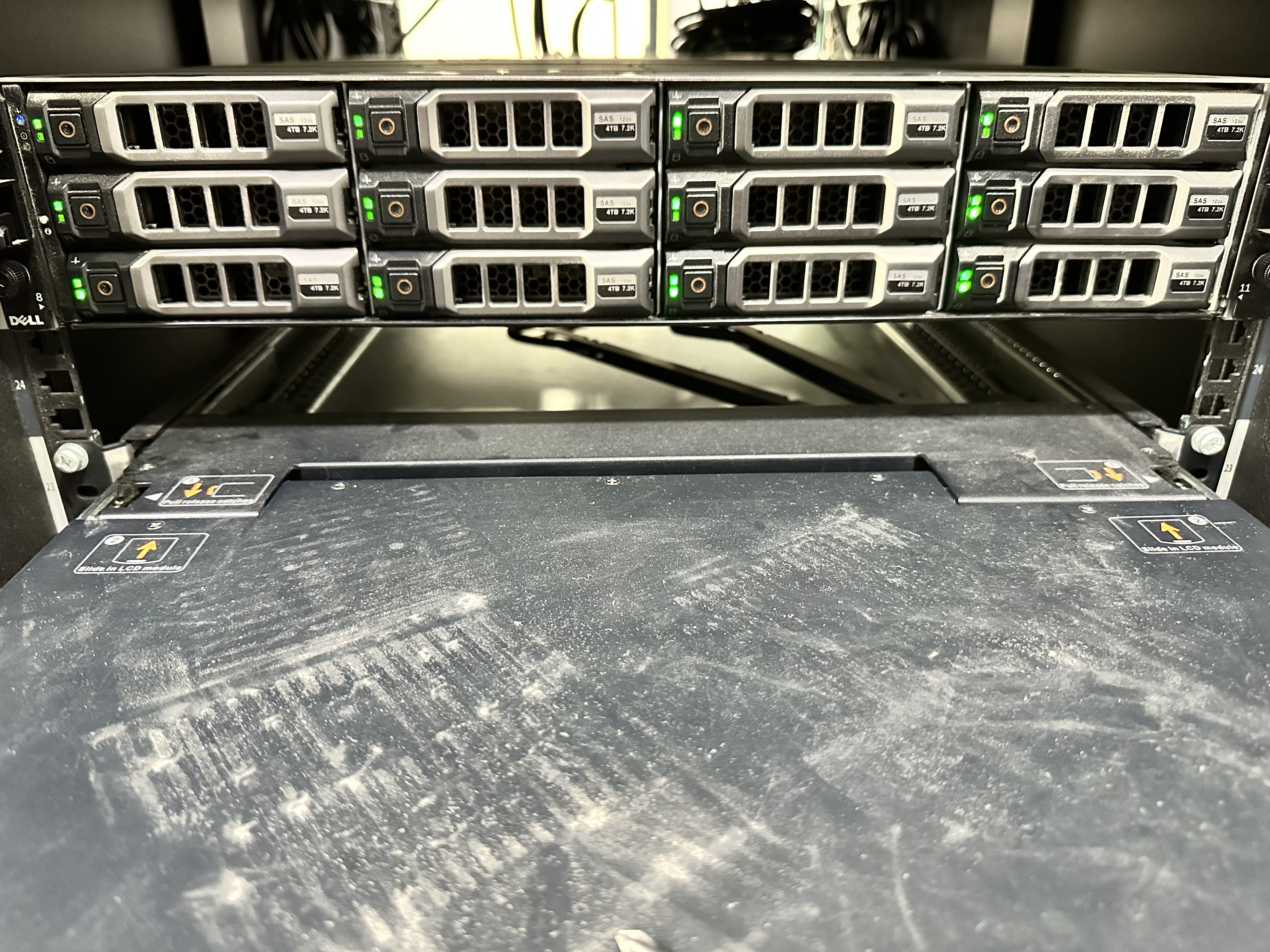

DELL MD 1400











교체하고 나온 순정 디스크는 4TB SAS 디스크이다.

교체되는 디스크는 15TB SAS 디스크이다.

DELL 4TB SAS 순정 디스크







디스크를 모두 교체하고 다시 NX3230의 전원을 켠다.

전원을 켜면서 Ctrl + R 키를 눌러 Raid Controller의 설정에 진입할 수 있다.

Ctrl + R 키를 눌러 Raid Controller의 설정에 진입









두 개의 컨트롤러 중 PERC H830 Adapter로 진입한다.

PERC H830 Adapter로 진입







레이드 컨트롤러에서 인식된 디스크들이 보이고 아직 Raid가 구성되지 않았음을 보여준다. Raid 구성을 하기 위해 No Configuration Present를 선택하고 엔터.

물리적으로 교체한 디스크가 잘 인식 되는것을 확인한다.









RAID Level / Raid로 묶을 디스크를 선택, OK를 누르면 된다.

447TB 정도 나오는 걸로 예상된다.

백업용 디스크라 속도는 크게 중요하지 않기 때문에 RAID 6을 선택했다.

처음 써보는거라 속도는 어떤지 알 수 없다.

RAID Level / Raid로 묶을 디스크를 선택, OK







레이드 생성이 완료되었다면, 컨트롤러 설정에서 빠져나오기 위해 ESC를 누른다.

그러다 보면 아래와 같은 화면이 나타나는데, OK를 누르면 구성한 설정이 적용된다.

OK를 눌러 설정을 마무리한다.









Control + Alt + Delete를 눌러 재부팅하면 끝이다.

Control + Alt + Delete를 눌러 재부팅
