DELL NX3240 램 업그레이드

DELL NX3240 스토리지의 리소스 중에 램 용량이 좀 부족하다고 판단했다.

그래서 램을 업그레이드하기로 하였다.

이 서버는 처음 열어보는데, 업그레이드 과정을 글로 남겨본다.

DELL NX3240









근데 NX3240의 램은 보통 램은 아닌 듯하다.

DELL 홈페이지에서 보면 RDIMM 램이라고 되어 있다.

싱글 랭크와 이중 랭크 두 개가 있는데 기존에 8GB 2개가 꽂혀있었다.

DELL NX3240 램사양. 출처 : DELL











DELL 정식 사이트에서 램을 구입했다.

보기에는 일반 램과 크게 달라 보이지는 않는데..

가격이 후들후들하다.

배송만 한 달이 걸렸다....

DELL NX3240 호환 RAM









나는 8GB 6개(48GB)를 구입했다.

원래 장착된 8GB 2개와 6개를 추가하여 64GB를 만들기 위해서이다.

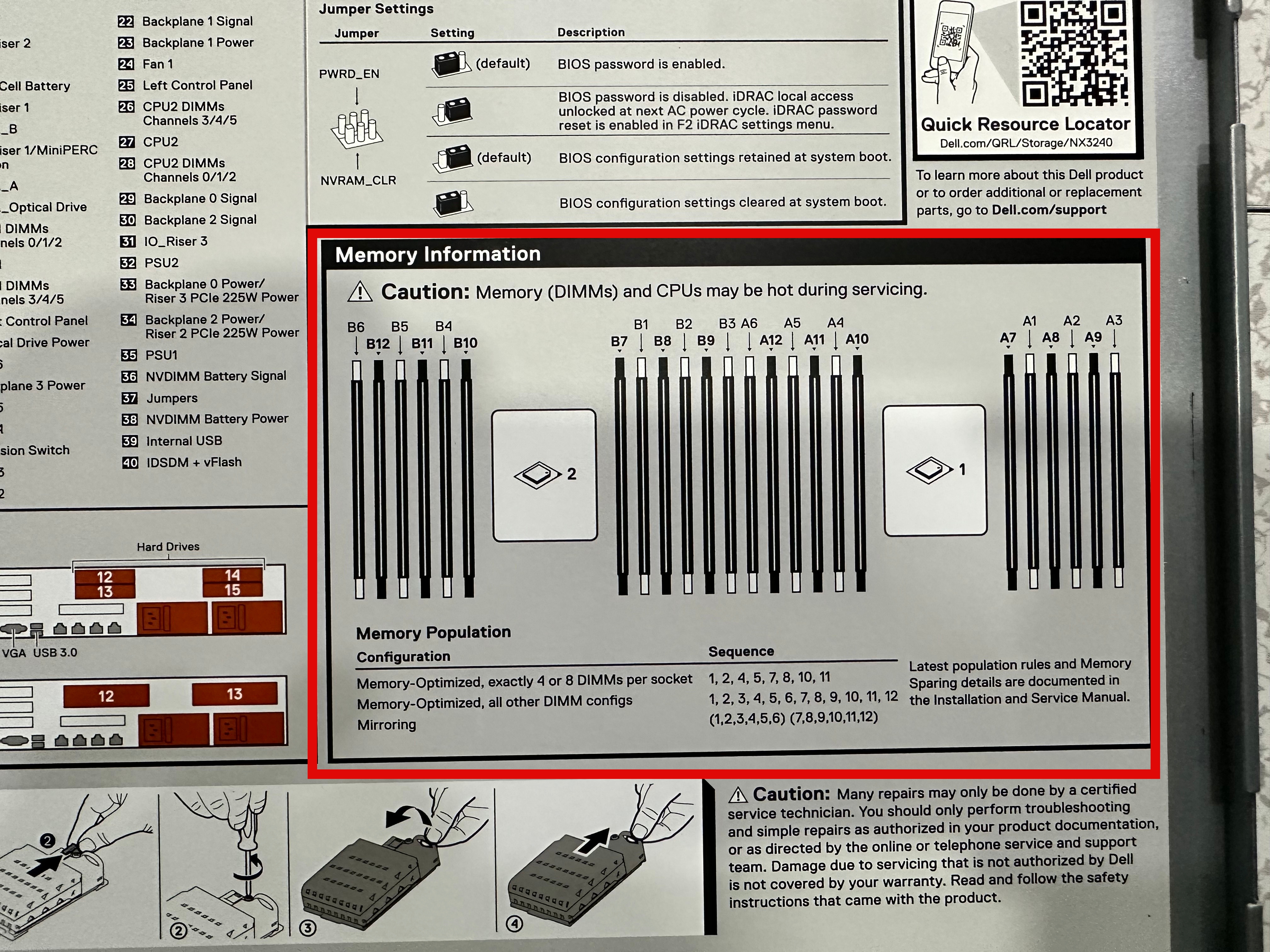

덮개를 열어보면, 덮개 안쪽에 Sequence Number가 있다.

램에 알파벳과 숫자로 조합된 슬롯이 있고, 풀뱅크 장착이 아니라면 Sequence Number에 맞춰서 램을 장착해야 한다. 그렇지 않으면 인식되지 않는다. CPU는 총 2개가 설치될 수 있음을 확인할 수도 있다. 8개 장착 시 1,2,4,5,7,8,10,11번에 장착해야 한다고 되어 있다.

DELL NX3240 RAM 장착 순서를 반드시 확인한다.











자 이제 램 장착 순서를 확인했으니, 본격적으로 램을 장착한다.

램이 어디에 장착되어 있는지 보이지가 않아서 어디서 장착해야 되는지 찾고 있었다.

하드 4개가 장착된 베이를 통째로 들어 올려야 한다.

가운데 있는 본체와 연결된 전원 및 데이터 케이블을 뽑는다.

손잡이가 접혀있는 상태에서 손잡이를 위쪽으로 재낀 상태에서 들어 올려야 한다.

손잡이를 위쪽으로 재끼면 손잡이 위치가 붉은색 사각형에 위치할 것이다.

잡고 들어 올린다.

DELL NX3240 램 추가를 위해 베이를 들어 올려야 한다.







CPU는 1개가 장착되어 있고, 그 옆에 램이 두 개가 꽂혀있다.

위에서 봤던 구성도에서 A1, A2슬롯에 램이 장착되어 있었다.

나는 Sequence Number를 확인하면서 램을 꽂았다.

DELL NX3240 램 슬롯 확인









램을 모두 꽂으니, CPU 양쪽 옆에 4개씩 꽂히는 구조가 되었다.

자 이제 다시 분해의 역순으로 조립한다.

NX3240 램 장착 완료









덮개까지 모두 닫고 전원을 켰다. 긴장되는 순간....

DELL NX3240 램 업그레이드 후 전원을 다시 켠다.











NX3240 램이 64GB로 정상적으로 업그레이드되었다.

NX3240 램 업그레이드 완료







NX3240은 처음 뜯어보는 거라 긴장을 좀 했지만, 성공적으로 램을 업그레이드했다.

역시, 설명서를 잘 읽고 진행하면 아무 문제 없이 잘 된다.

다음엔 CPU를 장착해 봐야겠다.
