MD1400 서버 디스크 트레이(하드 드라이브 캐리) 구매 및 장착

MD1400 디스크를 교체하는데 트레이가 4개 부족한 상황이었다.

그래서 트레이를 추가로 구매해야 했는데, 정품으로 구매할 경우 비쌌다.

디스크는 이미 구매했고 트레이만 구매해서 장착하면 되는 상황이다.

기존에 디스크만 서버에 장착해서 사용했고 트레이가 도착해서 교체한 과정을 적어본다.

Dell 3230 서버에 스토리지 서버로 연결되어 있고 동일한 사이즈의 디스크 트레이를 장착할 수 있다.













아마존에서 Dell 3230 HDD Tray를 검색해서 나온 것 중에 3.5인치 하드 드라이브 캐리인지 확인했다.

이 제품을 구매했다.

https://www.amazon.com/Maravi-Canada-2-Pack-Replacement-Server/dp/B07H6CM33N/ref=sr_1_7?crid=1T01BHNWYSBGM&keywords=dell%2B3230%2BHDD%2Btray&qid=1667462303&sprefix=dell%2B3230%2Bhdd%2Btra%2Caps%2C293&sr=8-7&th=1

Amazon.com















그리고 도착하는데 일주일 정도 걸린거 같다.

한 박스에 두 개의 하드 드라이브 캐리가 들어있고 17불 정도 한다.

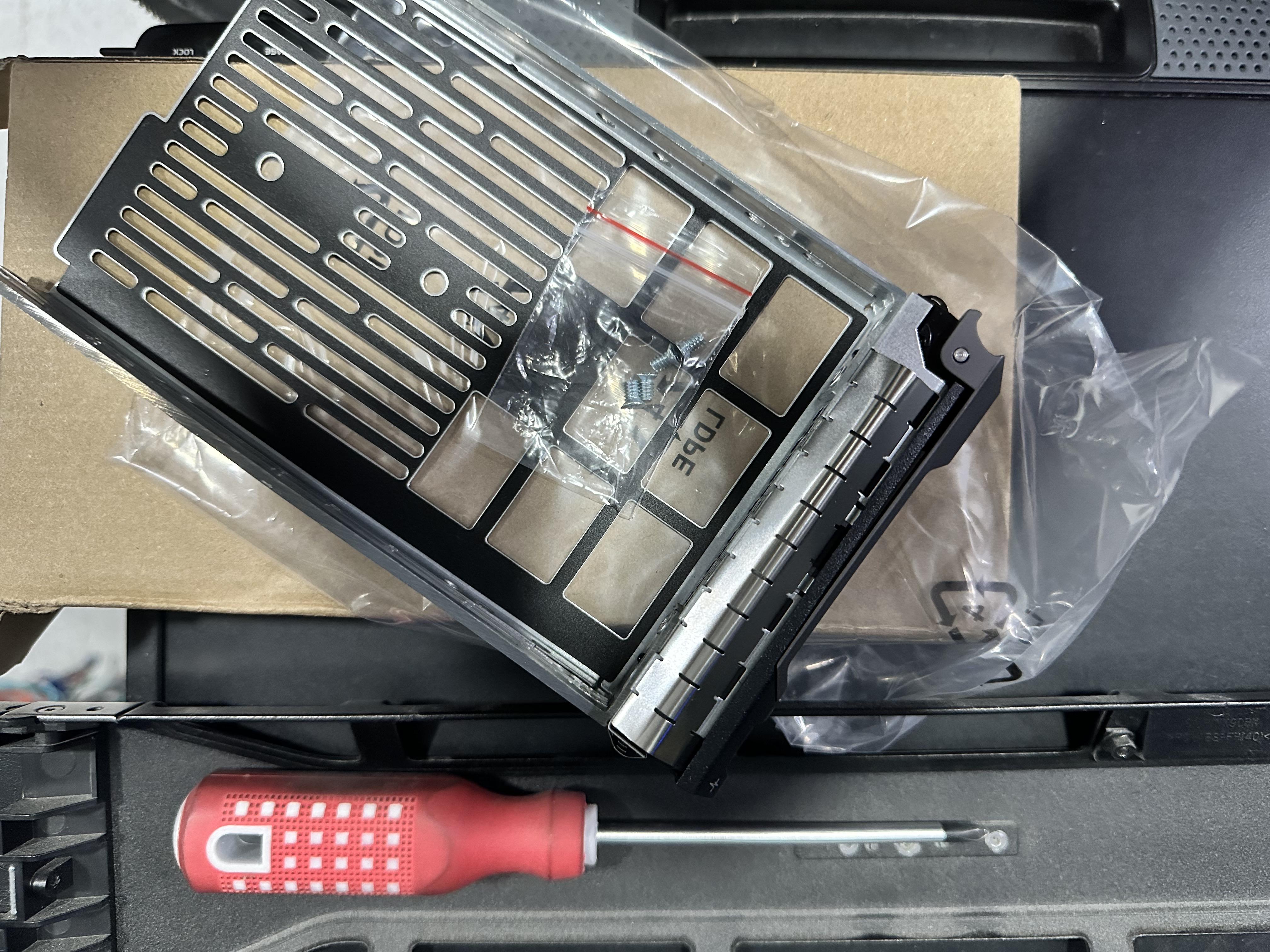

박스를 받아 내용물을 확인했고 하드 드라이브 캐리와 볼트 4개가 들어있다.

Dell 3230 MD 1400에 사용할 하드 드라이브 캐리

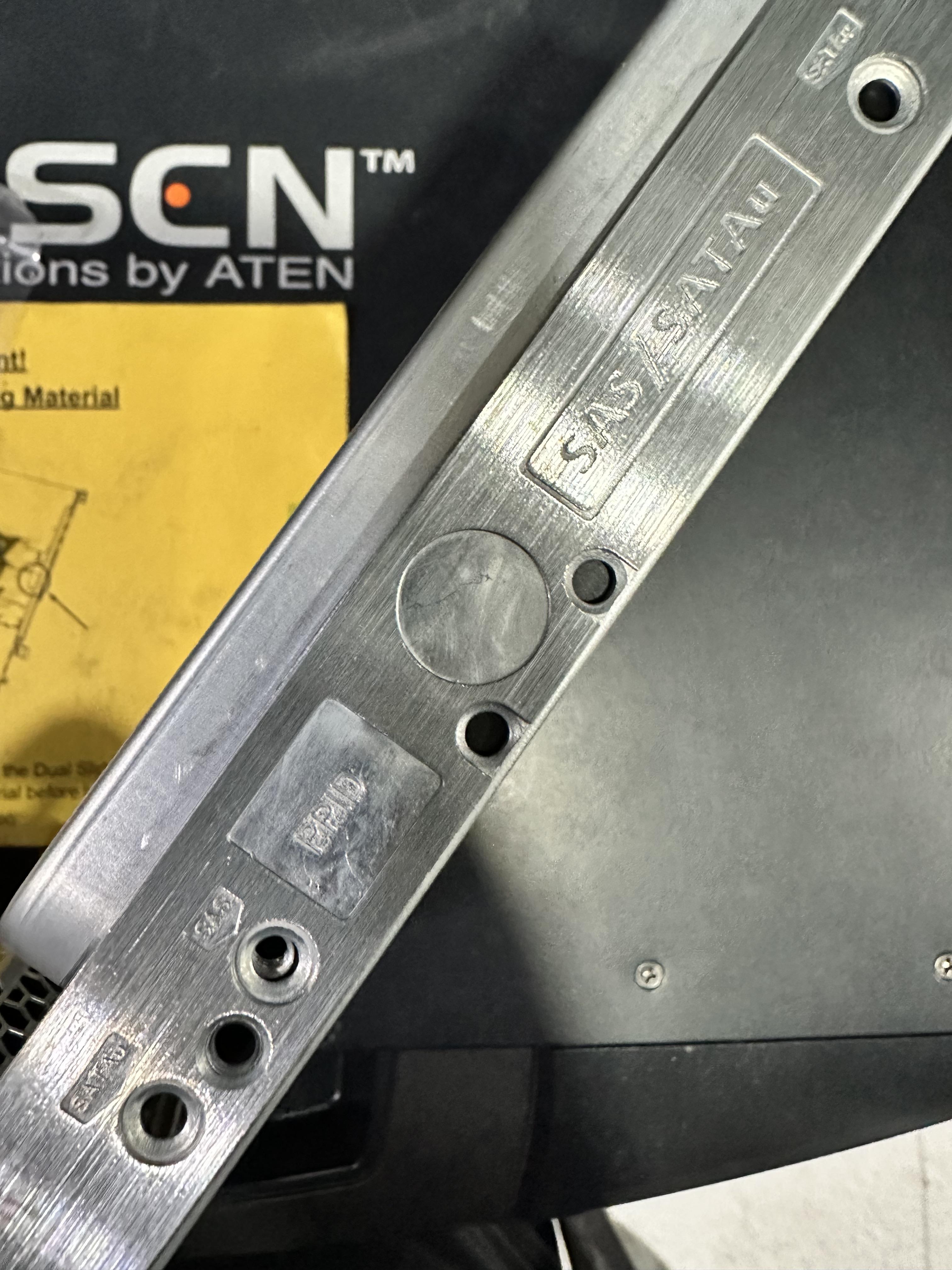

옆면을 보면 디스크를 트레이에 결합시킬때 디스크의 볼트가 결합될 위치를 확인할 수 있다.

나는 SAS 디스크를 하드 드라이브 캐리에 장착시킬 예정이므로 SAS라고 쓰여있는 곳에 디스크를 맞춰 볼트로 체결할 것이다.

트레이 옆면에서 디스크의 결합 위치를 확인한다. SAS / SATA 중에 선택할 수 있다.

























SAS 디스크를 하드 드라이브 캐리에 장착한 모습이다.

순정품과 크게 다르지 않은 모습이다. 이제 장착만 하면 된다.

SAS 디스크를 하드 드라이브 캐리에 장착한 모습

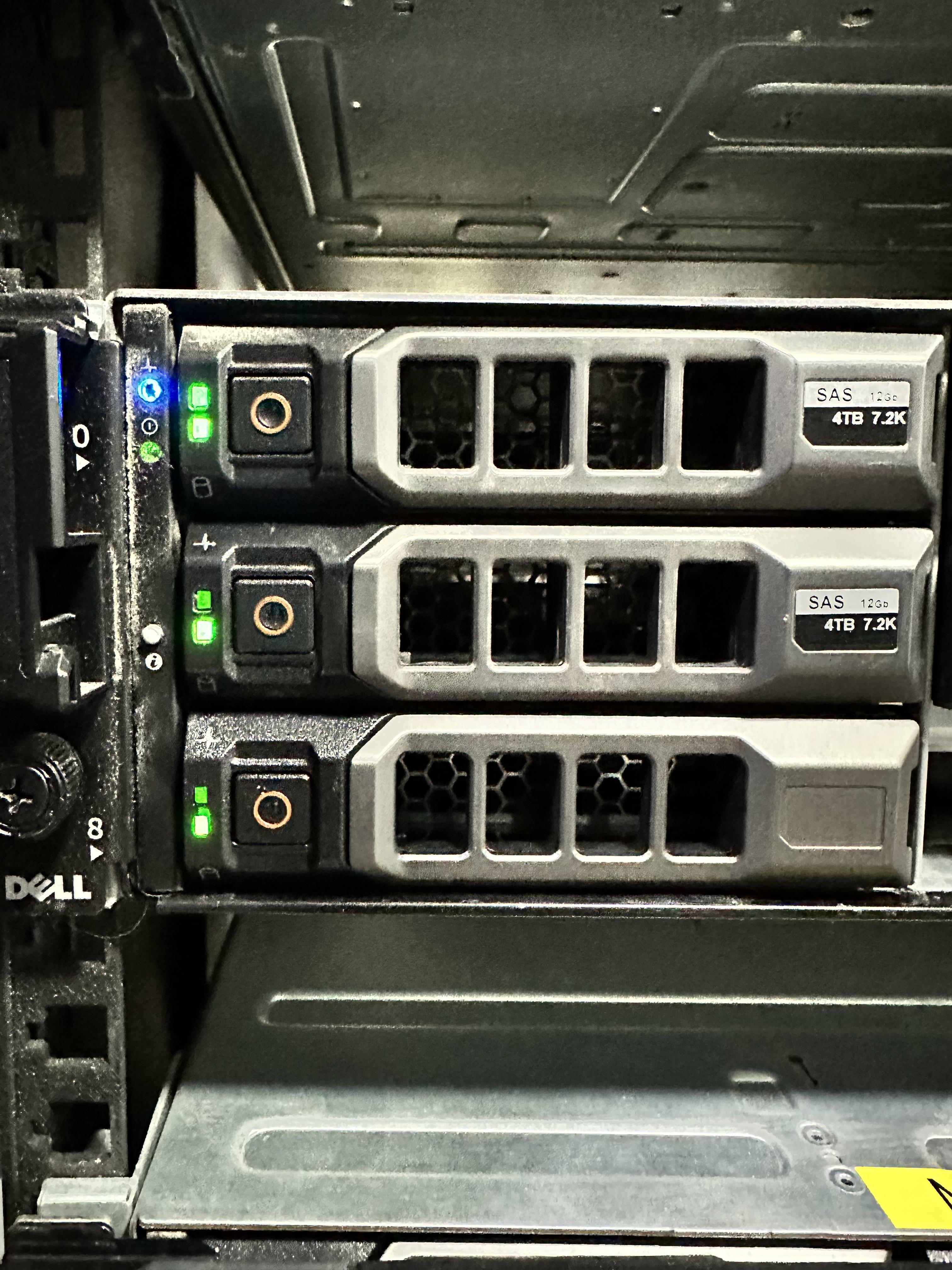

장착해보니 정상적으로 연결되어 녹색 램프가 점등된다.

일단은 인식은 정상적으로 되고 있다. 총 4개의 디스크의 하드 드라이브 캐리를 장착했다.

처음 장착하는 디스크는 램프가 두개중에 하나만 점등되는 것으로 보인다.

장착해보니 정상적으로 연결되어 녹색 램프가 점등된다

























트레이에 라벨이 없는거 빼고는 육안상으로는 모두 똑같이 생겼다.

가장 하단에 보이는 4개의 트레이가 추가 장착한 트레이이다.

전원을 켜보니 모두 동일하게 두 개의 녹색 램프가 점등됨을 확인했다. 디스크도 정상적으로 인식되었다.

전원을 켜보니 모두 동일하게 두개의 녹색 램프가 점등됨을 확인
