VM ESXi 10G 네트워크 설정 안될때 확인 사항

VM ESXi를 10G로 구성했는데, 1G밖에 속도가 나오지 않았다.

두대를 구성했는데 두대 모두 같은 상황이었다.

분명 네트워크 자체는 10000 Mbps로 설정되어 있다.

하지만 실제 네트워크는 1G인 셈이다.

왜 1/10으로 속도가 다운되었는지 알 수 없지만 이 문제를 반드시 해결해야 했다.

그래서 해결 사례를 글로 기록한다.

다른 기능에는 아무런 문제가 없는 VM 서버이다.







아무리 확인해도 1G...

한참을 의심스러운 설정을 이것저것 바꿔봐도 도무지 네트워크 설정은 변하지 않았다.

네트워크 상태가 계속 1G이다.









그래서 VM Communities에서 검색을 진행했다.

VM의 NIC의 종류는 E1000e / SR-IOV 패스스루 / VMXNET3 총 3가지였다.

댓글에는 VMXNET3을 사용해야 10G가 지원된다고 되어 있었다.

하지만 무턱대고 VMXNET3을 사용하려고 하면 사용이 되지 않는다.

전제 조건이 있다.

VM Ware Tools를 설치해야 한다.

VM Ware Tools를 설치하지 않은 상태에서 VMXNET3으로 NIC를 변경하면 실제 PC에서 NIC가 보이지 않는다.







VM 머신의 우측에 작업 > 게스트 운영 체제 > VMware Tools 설치를 선택한다.

또는 그 밑에 VMware Tools 마운트를 진행한다.

VM Ware Tools를 설치











VMware Tools를 설치 또는 마운트를 선택하고 VM 머신을 켜보면 VMware Tools가 마운트 되어 있을 것이다. 그리고  Setup을 눌러 VMWare Tools를 설치한다.

VMware Tools를 마운트 시켜 설치한다.







VMware Tools를 설치했다면 준비 끝이다.

VM 머신을 끄고 , VM의 설정을 편집한다.

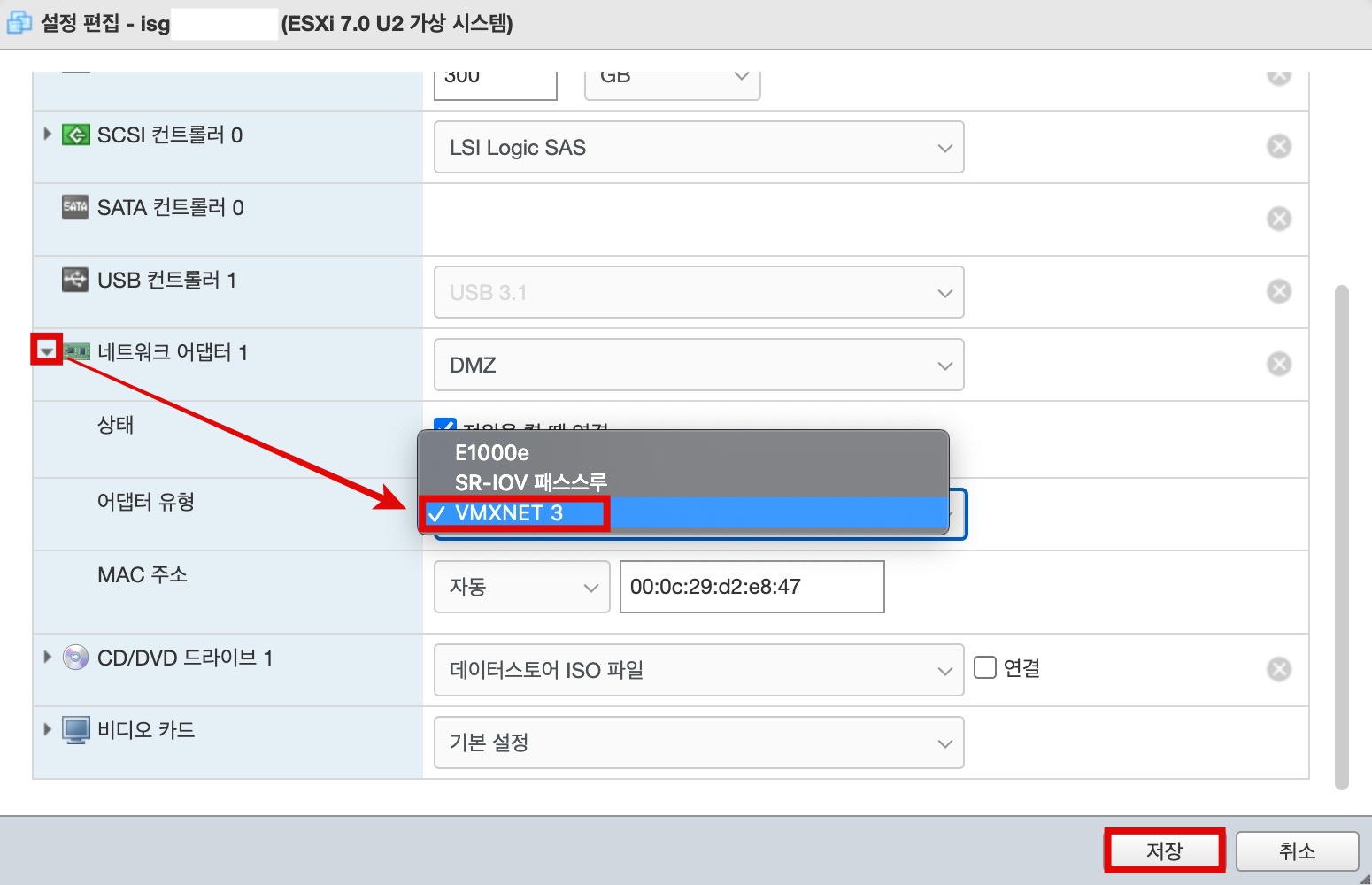

네트워크 어댑터 탭의 화살표를 눌러 펼친뒤, 어댑터 유형을 VMXNET 3으로 변경 후 저장한다.

어댑터 유형을 VMXNET 3으로 변경 후 저장

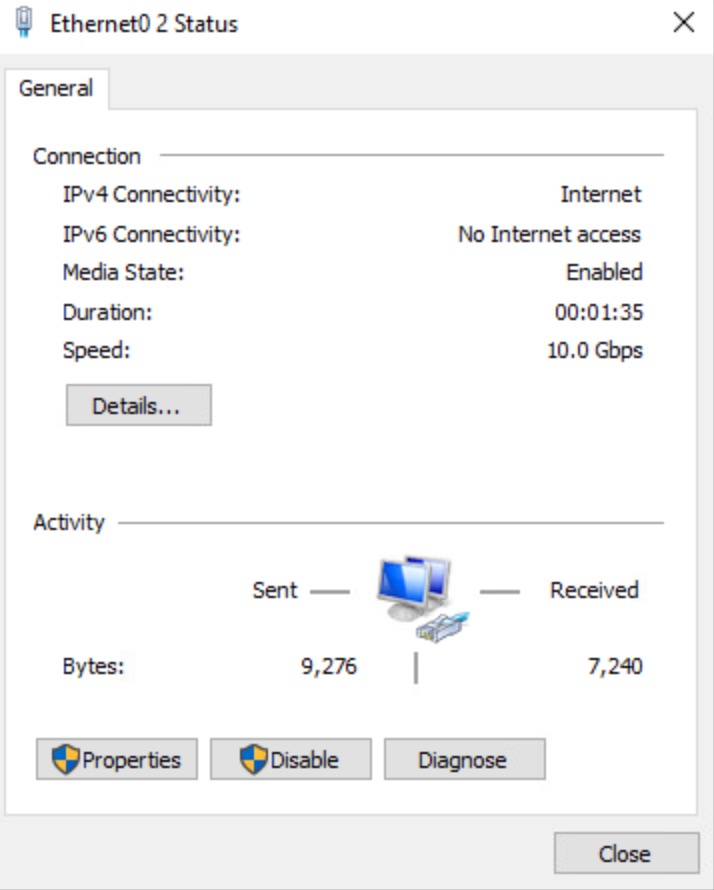

VM 머신을 다시 켜고 네트워크를 확인해 보면 10G 네트워크가 가능하다는 것을 확인할 수 있다. 만약 수동으로 IP를 설정했다면, NIC가 변경되면서 IP가 모두 날아갔을 것이다. 다시 IP를 설정하고 확인하면 통신이 잘 될것이다.

10G 네트워크가 가능한 상태임을 확인할 수 있다.







참조 링크 : https://communities.vmware.com/t5/ESXi-Discussions/E1000-vNIC-and-10GBe-pNIC/td-p/2719106

E1000 vNIC and 10GBe pNIC
