Aruba AP 전원이 안켜지는 경우 확인 사항

무선 전파가 잘 통하지 않는 곳을 해결하기 위해 AP 추가 설치를 지원했다.

AP는 기존 모델을 구할 수 없어서 호환 모델을 구입했다.

그런데 새로 산 AP의 전원이 들어오지 않았다.

구형 모델의 경우 연결 시 정상적으로 전원이 들어왔다.

AP를 설치하고 전원이 들어오지 않았는데 시간이 꽤 걸려서 해결했다.

무엇을 확인하여 해결했는지 기록해 둔다.

참고로 구형 AP와 신형 AP를 모두 지원하려면 펌웨어가 두 기종 모두 지원이 가능해야 한다.

그래서 나는 펌웨어 업데이트를 유지보수 업체로부터 지원받고 설치를 진행했다.

AP 추가 설치 후 모습. AP의 모델에 225는 구형이고 515는 신형이다.



















기존 환경은 AP Controller와 L2 Switch가 연결되어 있고, AP들은 L2 Switch에 연결되어 있다.

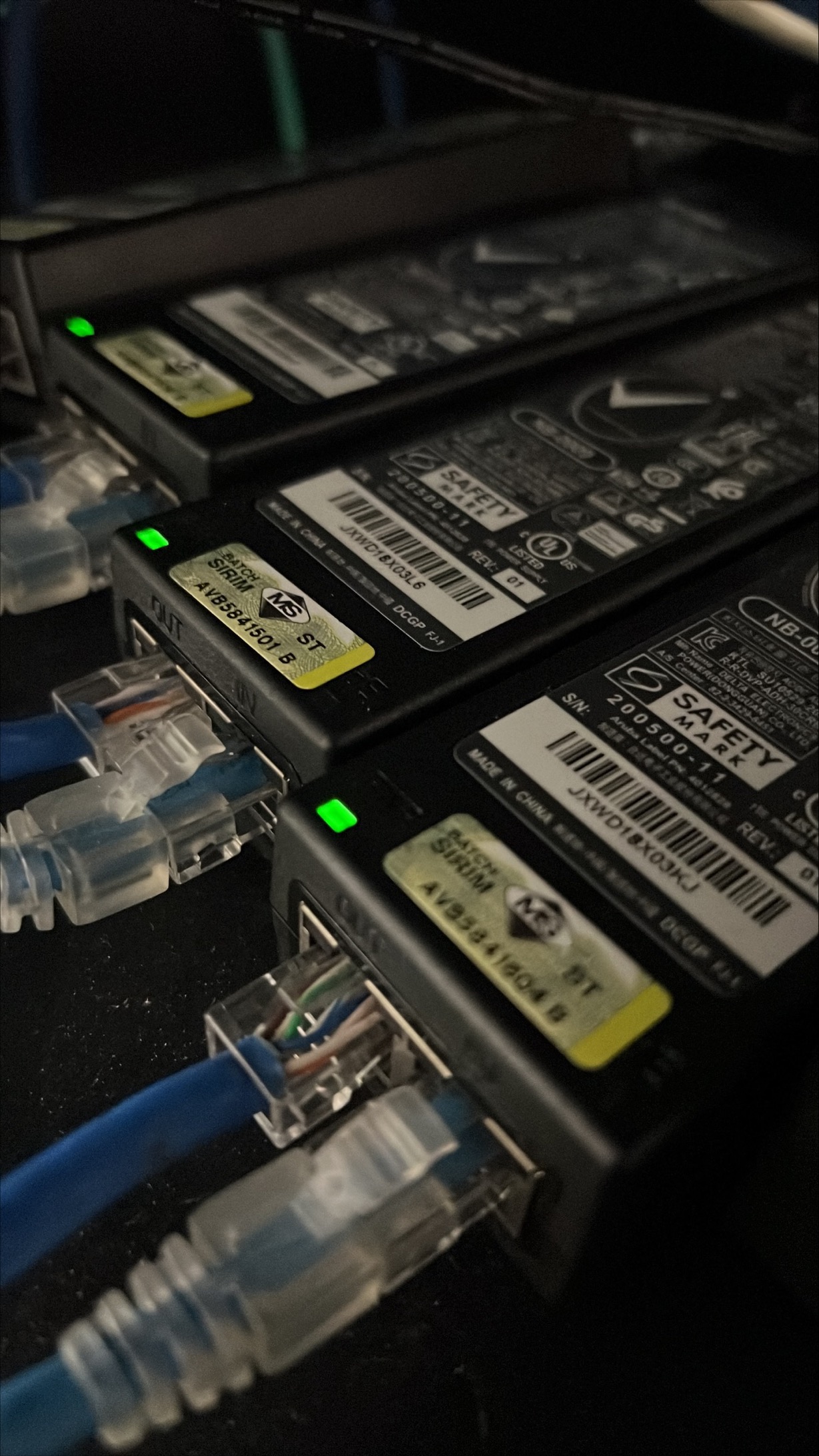

AP와 L2 Switch는 PoE 인젝터를 통해 연결되는 상황이다.

여기에 새로운 AP를 설치하는데 문제가 생긴 것이다.

PoE인젝터를 통해 AP에 파워를 공급해줄 수 있는 구조로 설정 되어 있다.



























그럼 점검 사항을 적어본다.

1,2번은 육안상으로 확인이 가능하고, 3번은 사용하는 AP에 따라 확인이 필요하다.

1. 전력이 차단된 곳이 없는지 확인한다.

2. 장치들의 연결이 정상적인지 확인한다.

3. AP의 전력 지원 조건을 확인한다.











내 상황에서 1,2번은 정상이었다.

기존에 설치된 AP를 연결하면 정상적으로 AP가 동작했기 때문이다.

현재 AP모델은 515 모델이다.

그리고 이 모델의 정보를 검색해 보면 다음과 같다.

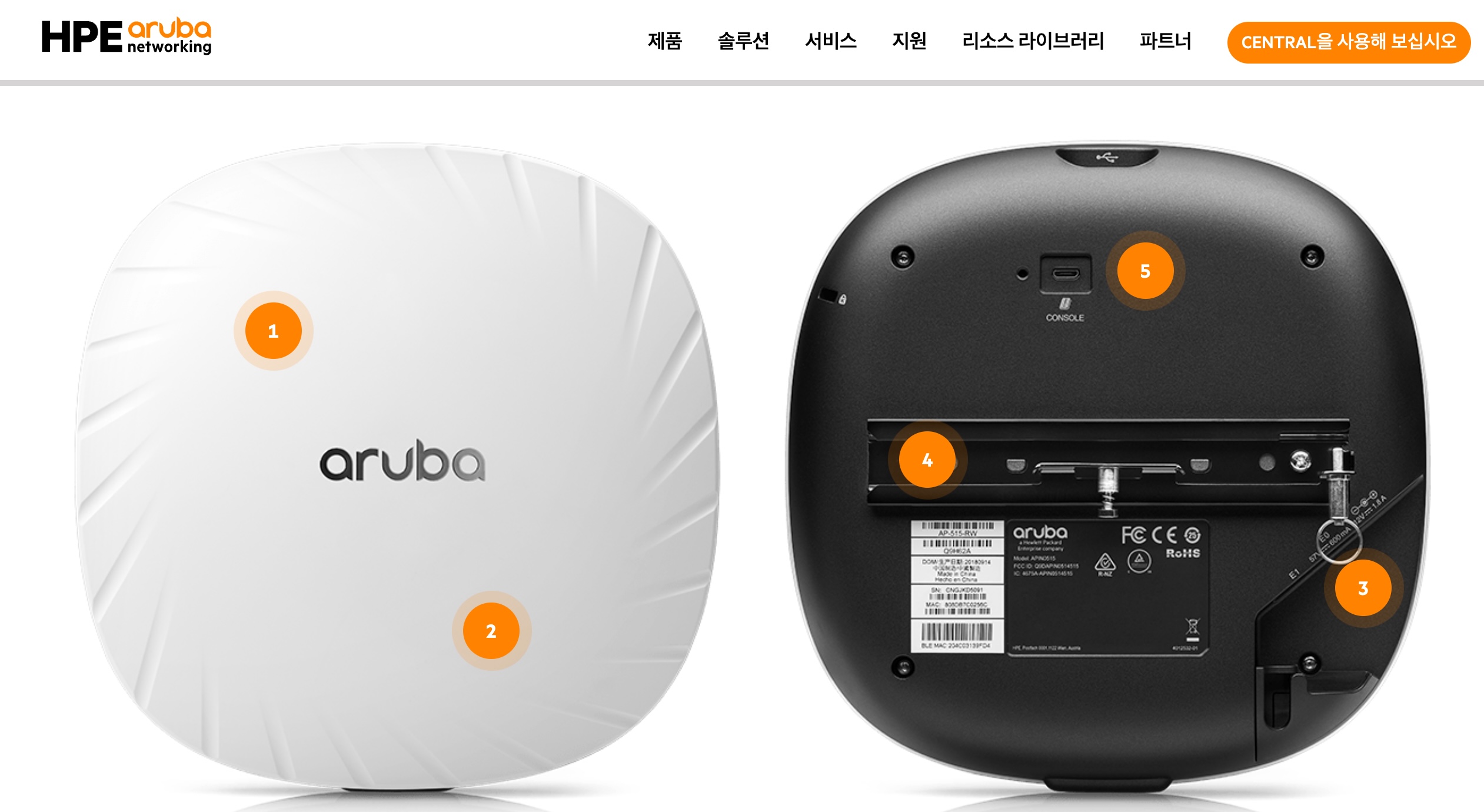

해당 번호에서 3번이 이더넷 포트 연결부이다.



Aruba AP 515 Model. 출처 : HPE aruba

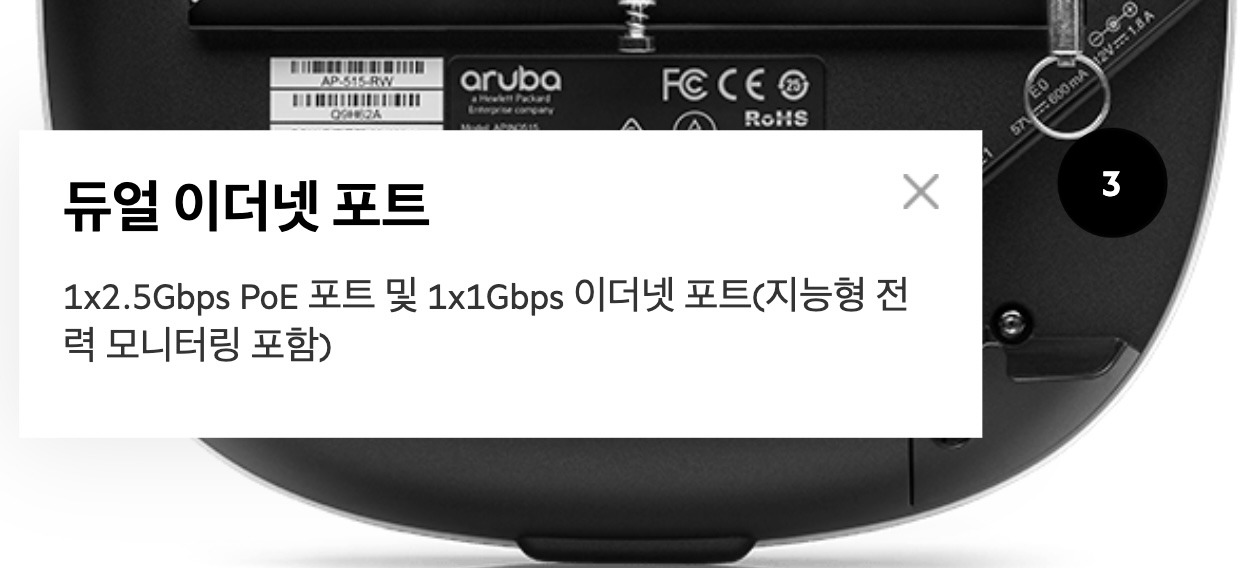

3번을 클릭해 보면 두 개의 이더넷 포트를 지원함을 알 수 있다.

1개는 PoE 2.5 Gbps 지원 / 하나는 1 Gbps 지원이다.

보통은 천장에 설치하기 때문에 PoE를 지원하는 포트를 사용한다.

Aruba 515 모델 포트. 출처 : HPE Aruba

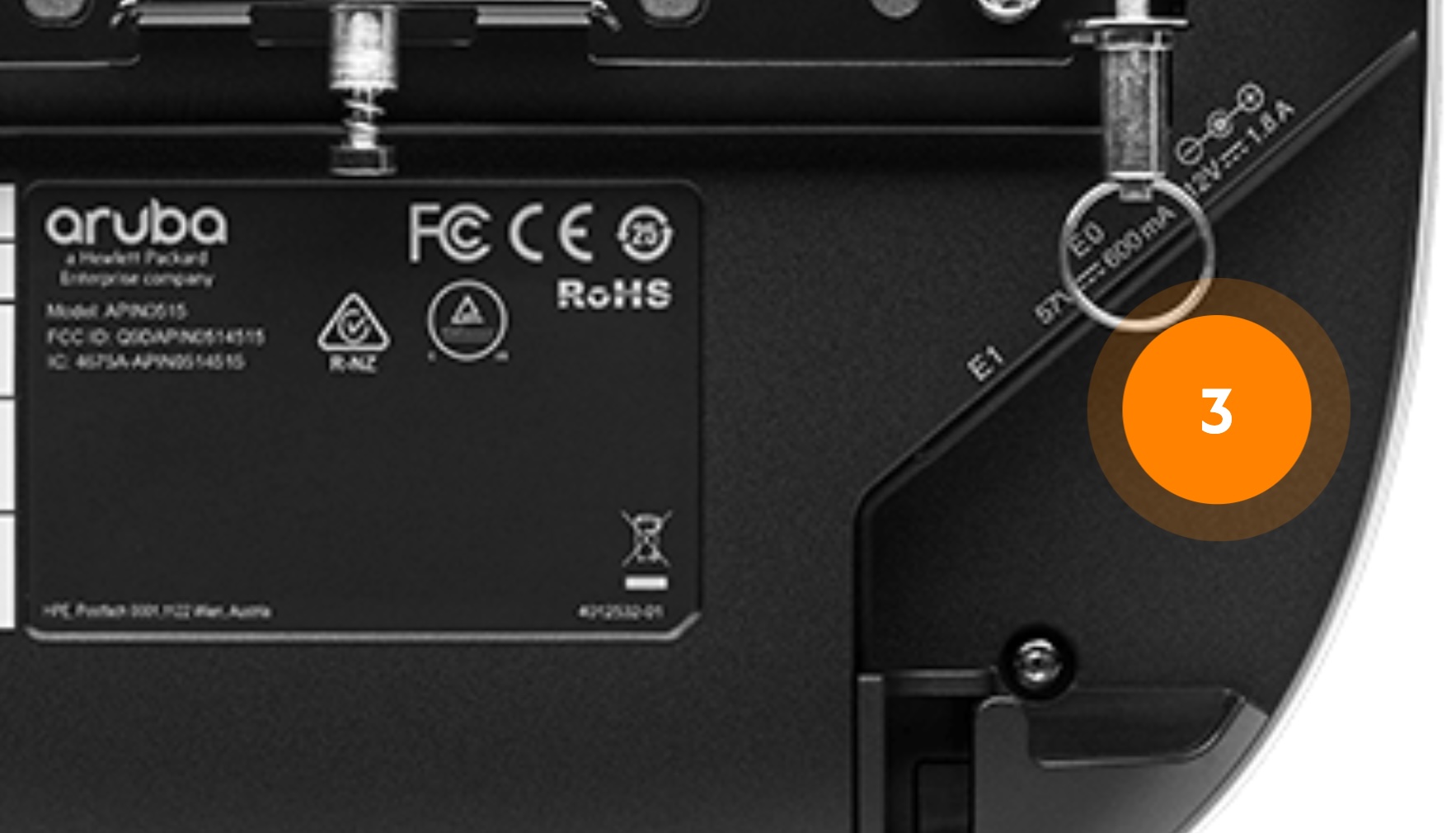

3번을 보면 포트 두 개에 네이밍이 되어 있다.

E0과 E1이라고 되어 있다.

E0의 경우 57V 600mA로 PoE 포트이다.

E1의 경우 일반 이더넷 포트이다. 별도의 전력을 AP에 공급하도록 전원을 연결해야 한다.

E0에 연결할 경우 연결할 스위치가 PoE기능이 있거나, PoE 인젝터가 있어야 한다.

이번에 문제가 된 것은 E1에 연결했기 때문에 전력이 공급되지 않았다.

그래서 AP의 전원이 켜질 수 없었던 것이다.

결론적으로 스위치와 AP에 PoE 기능이 되는 포트를 사용하여 연결하지 않은 것이 문제였다.

Aruba 515 모델 포트. 출처 : HPE Aruba



















결국 AP를 천장에 달고 난 뒤 포트를 잘못 연결하여 다시 천장에 손을 뻗어서 포트를 바꿔 연결해야 한다.

이건 힘들기 때문에 처음 설치할 때 PoE를 잘 확인하고 연결하는 것이 좋다.
