Aruba Switch LACP 설정 방법

NAS를 한대 설치하면서 Aruba Switch에 연결해야 했다.

네트워크 대역폭을 10G 2개 라인으로 LACP를 구성할 생각이다.

NAS에서는 GUI로 금방 끝냈다.

사용 중인 Aruba Switch에도 LACP 구성이 필요하다.

확인해 보니 GUI로는 LACP 설정 메뉴가 보이지 않았다.

내가 쓰는 기종은 5400R 시리즈로 보인다.

다른 기종에서는 보일 수도 있다.

그래서 CLI 명령어로 LACP를 설정했다.

맥에서는 터미널로 바로 ssh 연결이 가능하다.

윈도우에서는 putty 등의 프로그램을 사용해야 한다.



Aruba Switch LACP 설정 방법





1. 터미널에서 conf t(conf terminal)을 입력하여 Config 레벨로 이동

터미널에서 conf t(conf terminal)을 입력







2. trunk ethernet LACP설정포트 trk번호 lacp 입력

그림상의 A4, A8은 그룹으로 묶을 포트이다.

trk10은 그룹 10으로 이름을 명명한 것이다.

lacp는 해당 포트 그룹을 lacp로 설정한다는 것이다.

A4와 A8을 그룹10으로 설정하고 lacp로 구성한다.

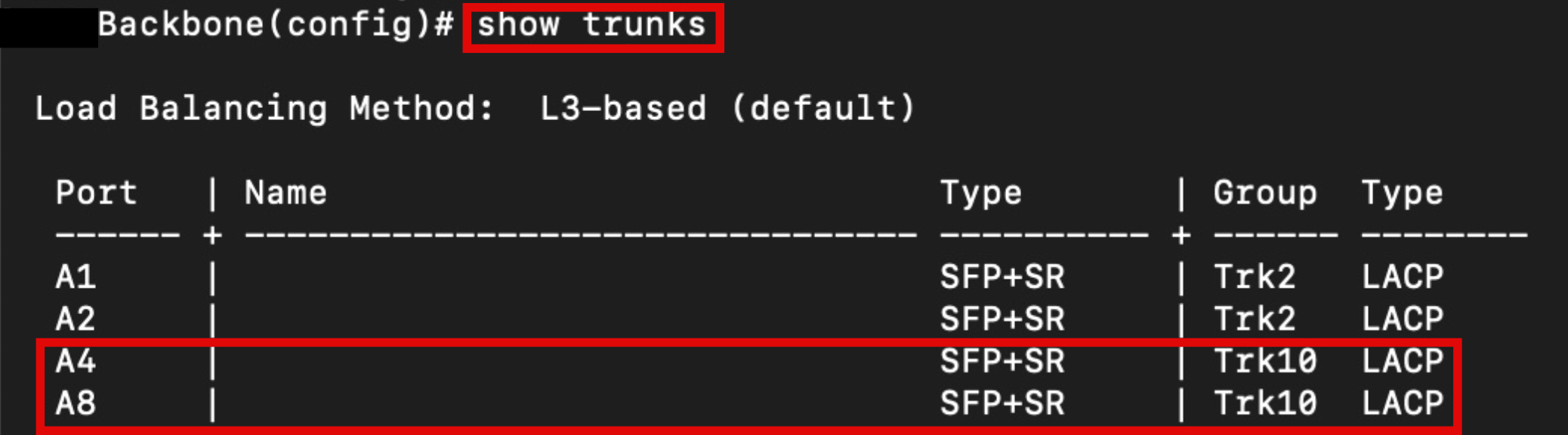

3. 설정값 확인을 위해 show trunks를 입력한다.

설정 값이 정상적으로 적용 되었는지 확인한다.

설정값 확인을 위해 show trunks를 입력한다.

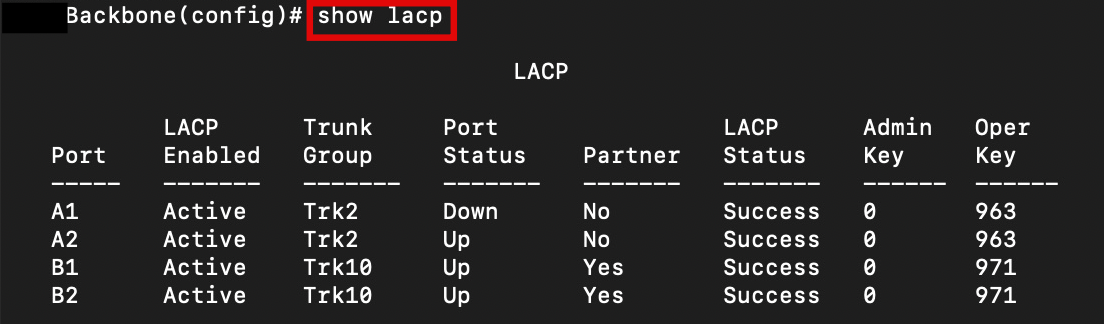

4. LACP의 동작상태 확인은 show lacp를 입력한다.

show lacp 명령을 이용하여 lacp 포트 정상 동작 유무 확인
