HP 10504 스위치 Link Aggregation(LACP) 설정 방법

HP 10504 스위치의 LACP를 설정하는 방법을 적어본다.

HP 10504 스위치의 경우 GUI(https)를 지원한다.

이 스위치의 경우 현재 GUI 설정이 켜져 있다.

그래서 간단하게 웹 상에서 설정해 보기로 한다.

 HP 10504 스위치 LACP(Link Aggregation) 설정 방법



1. 웹에서 스위치에 접속했다면 Network 탭의 Link Aggregation으로 진입한다.

Network 탭의 Link Aggregation 으로 진입











2. 우측 끝에 + 버튼을 눌러 새 Link Aggregation을 생성한다.

새 Link Aggregation을 생성











3. 필수 항목을 입력하고 Apply를 클릭

항목에 별표시가 있는 부분은 필히 설정해줘야 한다.

설정 했다면 Apply를 눌러 BAGG를 생성해 준다.

필수가 아닌 Member Ports를 선택할 경우 에러가 발생할 수 있다.

필수 항목을 입력하고 Apply











Member Ports를 선택하다가 실패하는 경우 다음과 같이 Can't assign the port to the aggregation group because its attribute configurations are different than the aggregate interface 에러가 날 수 있다.



이 부분은 나중에 BAGG가 생성되고 난 뒤에 설정해도 문제없다. 처음에는 Member Ports의 포트를 지정하고 생성을 시도했는데 계속 같은 에러가 나왔고 이 부분의 값이 필수가 아님을 확인하였다. 그래서 설정하지 않고 나중에 설정한다.

이 에러가 나타나면 Member Ports를 제거하고 Apply



4. BAGG가 생성된 것이 확인되면 화살표 아이콘을 클릭하여 설정 메뉴로 진입

생성된 Link Aggregation Group에 사용된 인터페이스를 지정해 줘야 하기 때문이다.

화살표 아이콘을 클릭하여 설정 메뉴로 진입

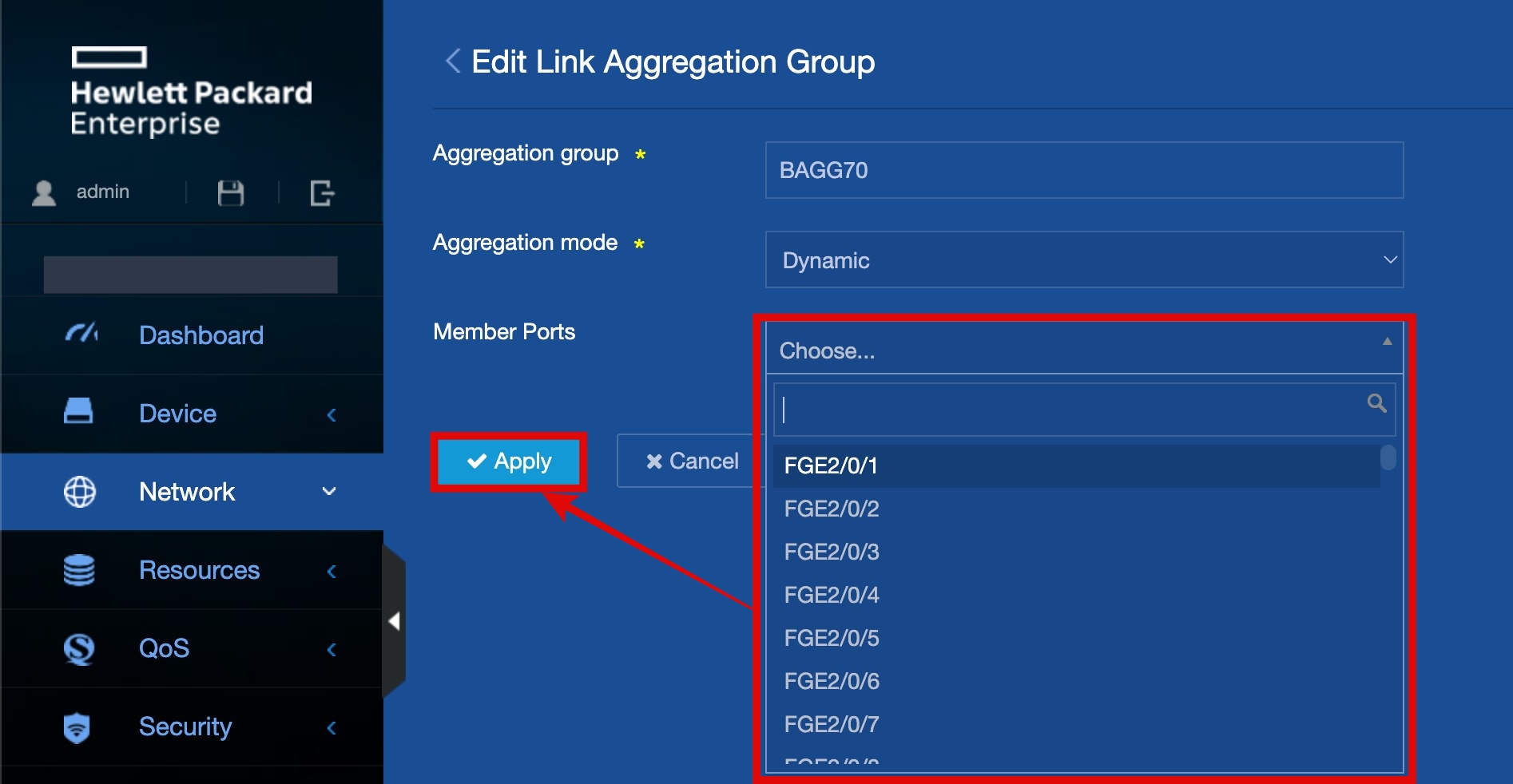

5. Link Aggregation Group에 포트를 설정하고 Apply

Link Aggregation Group에 포트를 설정하고 Apply
