Netgear ReadyNAS 본딩(LACP) 설정 방법

Nergear ReadyNAS 한대를 재설정 해야 하는 작업이 생겼다.

물론 이건 어렵지 않다.

데이터를 복구해야 한다던지, 데이터를 이동시키던지.. 하는 일은 아니기 때문이다.

어떤 장치든 초기화 하고 다시 구성하면 문제도 별로 없고 아주 편하다.

이번에는 + LACP(본딩)을 구성해야 한다고 해서 일단 되는지를 찾아보았다.

모델명 RR4360S,

60베이, 레이드60으로 구성되어있고 10G SFP+ 2포트로 구성되어 있다.

본딩을 설정하려면 노드와 노드간에 동일하게 LACP를 설정해야 한다.

ReadyNAS와 HP Switch에 LACP를 설정할 계획이다.







웹 콘솔에 접속하여 네트워크 > 링크 탭에 진입한다.

현재 링크가 UP 되어있는 인터페이스가 보이는데 두개의 10G 링크가 보인다.

이 두개의 인터페이스를 본딩할 예정이다.

톱니바퀴 아이콘(설정)을 클릭하고 Bond 메뉴를 클릭한다.

ReadyNAS 네트워크 인터페이스







Bond메뉴에 진입하면 새로 연결된 어댑터라는 팝업창이 하나 뜬다.

기존 선택한 eth5번 어댑터와 Bond 대상을 지정한다.

eth4번과 본딩할 예정이기 때문에 eth4번을 체크한다.

팀 구성 모드에서는 IEEE 802.3ad LACP를 선택했다.

스위치에서 지원하는 구성 모드와 일치해야 하기 때문이다.

만들기를 누른다.

ReadyNAS 본딩 인터페이스 설정 및 본딩 인터페이스 만들기





본딩된 인터페이스가 보인다.

eth로 표기되지 않고 Bond로 표기된다.

2개의 인터페이스가 본딩되어 2라고 표기된다.

ReadyNAS 본딩 인터페이스









MTU를 9000으로 설정했다.

스위치의 인터페이스도 MTU 9000으로 설정할 예정이다.

ReadyNAS MTU 9000 설정







HP 스위치에 접속했다.

아래 설정은 다른 HP 스위치의 경우 설정 방법이 다를 수 있다.

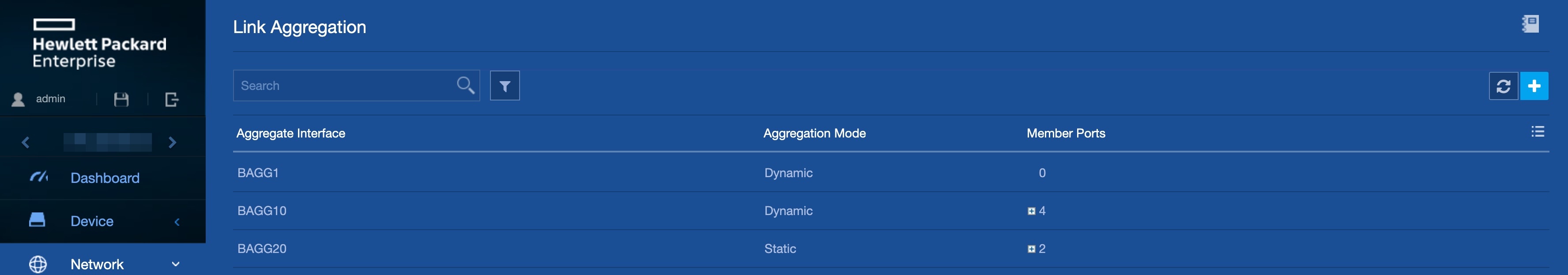

Network > Link Aggregation 메뉴로 진입했다.

이미 본딩 설정된 인터페이스들이 보인다.

우측의 + 버튼을 눌러 새로운 Link를 생성한다.

HP Link Aggregation 설정







인터페이스 번호와 모드, 본딩을 할 포트를 선택하고 Apply를 클릭한다.

HP Switch Link Aggregation(본딩) 생성







생성된 본딩 인터페이스를 확인하고 통신이 정상적인지 확인했다. 완료되었다.

HP Switch Link Aggregation







참조 링크 : https://kb.netgear.com/26210/ReadyNAS-OS-6-Configure-Bonded-Adapters

ReadyNAS OS 6: Configure Bonded Adapters | Answer | NETGEAR Support

https://techexpert.tips/hp-switch/hp-switch-link-aggregation/

Tutorial HP Switch - Link Aggregation [ Step by step ]

https://support.hpe.com/hpesc/public/docDisplay?docId=emr_na-c03128032

Document Display | HPE Support Center
