레노버 T470s SSD 교체

한동안 사용하지 않는 레노버 T470s 노트북이 있다.

생각보다 퍼포먼스도 좋고 인터넷이나 동영상 시청정도에는 넘치는 사양 같았다.

화면도 180도까지 펴지고 터치가 되는 모델도 있는 거 같지만 이건 되지 않는다.

조금 손봐서 쓰기 위해 SSD를 교체하기로 했다.













그렇다면 먼저 호환 SSD를 알아봐야 한다.

레노버 사이트에서 부품에 대한 정보를 알 수 있다.

T470s를 검색하여 정보를 확인할 수 있었다.

이 노트북의 시리즈는 총 4개 정도 되는데 맞는 것을 선택해서 확인한다.

뒷면을 보면 모델명을 볼 수 있는 부분이 있다. 이 모델의 경우 20HF모델이다.

T470s 20HF 부품 정보 : https://pcsupport.lenovo.com/us/ko/products/laptops-and-netbooks/thinkpad-t-series-laptops/thinkpad-t470s/20hf/parts/display/buy-now?linkTrack=Caps%3ABody_SearchProduct&searchType=4&keyWordSearch=T470s%20%28type%2020HF,%2020HG%29%20Laptop%20%28ThinkPad%29%20-%20Type%2020HF

laptops and netbooks :: thinkpad t series laptops :: thinkpad t470s :: 20hf - Lenovo Support KR

노트북 뒷면의 TYPE을 확인한다.



























확인해 보니 M.2 2280 규격의 SSD를 사용한다.

여기서는 128G밖에 팔지 않고 미국에서만 구매할 수 있다고 나타났다.

규격을 확인했으니 규격에 맞는 것을 구입하기 위해 조금 조사를 해봤다.

T470s 20HF 부품 정보. 출처 : Lenovo





























iFixit에서도 정보를 확인해 보니 M.2 2280 SSD를 추천했다.

때마침 Crucial P5 Plus M.2 2280 SSD를 가지고 있다.

T470s SSD 정보. 출처 : iFixit

























주저할 필요 없이 바로 교체 준비한다.

작업을 위해 드라이버, 호환 가능 SSD, 윈도우 설치 USB 이렇게 3개를 준비했다.

작업 전 반드시 시스템 종료를 해주어야 한다.

레노버 T470s SSD 교체 준비물





























뒷면의 붉은색 부분 5개의 볼트를 십자드라이버를 이용하여 풀어준다.

볼트가 완전히 뽑히는 형식이 아니므로 적당히 풀고 나서 다른 볼트도 푼다.

그리고 마지막으로 뒤판을 고정하는 파란색 볼트도 풀면 뒷판 덮개를 열 수 있다.

뒷판의 볼트 5개와 고정 볼트 1개 , 총 5개의 볼트를 풀어야 뒷판을 풀수있다.





























덮개를 열면 배터리를 분리한 상태에서 작업하는 것이 좋다.

분리 안 하고 해도 되지만 잘못하면 문제가 생길 수도 있다.

나는 그냥 배터리 분리 없이 진행했다.

덮개를 열면 한눈에 대충 무슨 부품이 끼워져 있는지 바로 보인다.

SSD를 고정하는 볼트를 십자드라이버로 푼다.

SSD를 고정하는 볼트를 십자드라이버로 풀어준다



























SSD 고정 볼트를 풀면 고정했던 부분이 위로 들린다.

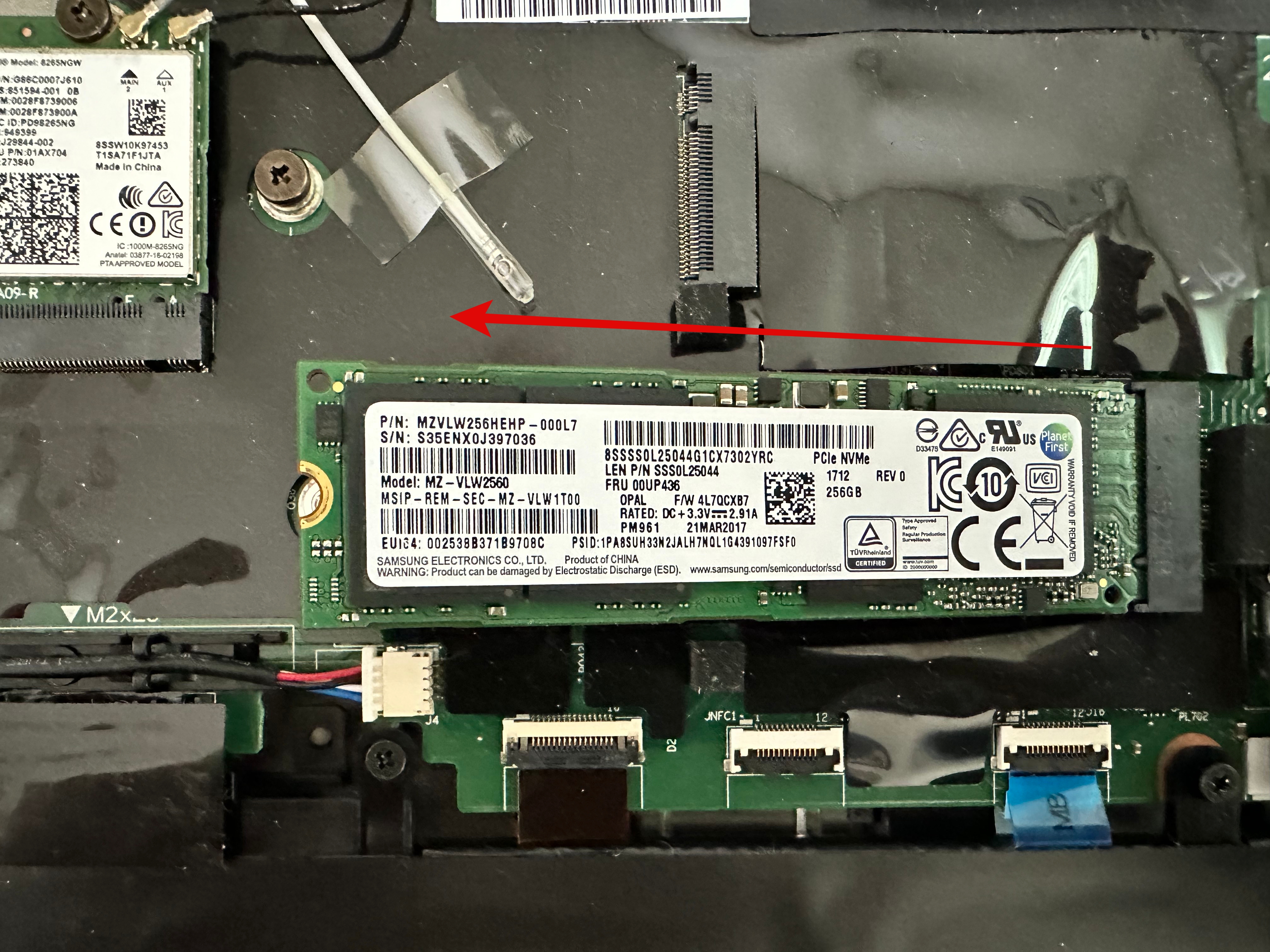

들린 부분을 잡고 화살표 방향으로 뽑는다.

큰 힘을 주지 않아도 쉽게 빠질 것이다.

SSD를 화살표 방향으로 살살 당겨 뽑는다.



























기존 SSD에 발열을 막는 고무 같은 게 붙어 있었다.

그걸 때서 새로 설치할 SSD에 동일하게 부착했다.

새로 설치할 SSD에 기존 SSD에 붙어있던 고무를 떼서 옮겼다.



























Crucial P5 Plus M.2 2280 SSD를 장착했다.

분해의 역순으로 SSD를 홈에 끼워준다.

Crucial P5 Plus M.2 2280 SSD를 장착한 모습



























볼트를 체결하여 SSD 장착을 마무리한다.

볼트를 체결하여 SSD 장착을 마무리





























분해의 역순으로 다시 뒤판을 닫고 볼트 5개를 체결한다.

그리고 잊지 말고 뒷판 고정 볼트도 잠금 표시 방향으로 돌려놓는다.

분해의 역순으로 뒷판 조립 완료





























윈도우를 USB로 설치하기 위해 Boot 순서를 변경해야 한다.

ThinkPad의 경우 F1번으로 진입이 가능하다.

노트북을 켜자마자 F1을 눌러 BIOS로 진입한다.

Startup > Boot 메뉴로 진입한다.

F1을 눌러 BIOS로 진입 후 Startup > Boot 메뉴로 진입



























Boot 메뉴에 진입하면 부팅 우선 순서를 확인할 수 있다.

설치 USB는 가장 우선순위가 아닐 가능성이 높다.

이때 윈도우 부팅 USB를 1번으로 옮겨 가장 먼저 부팅을 시도하도록 설정해야 한다.

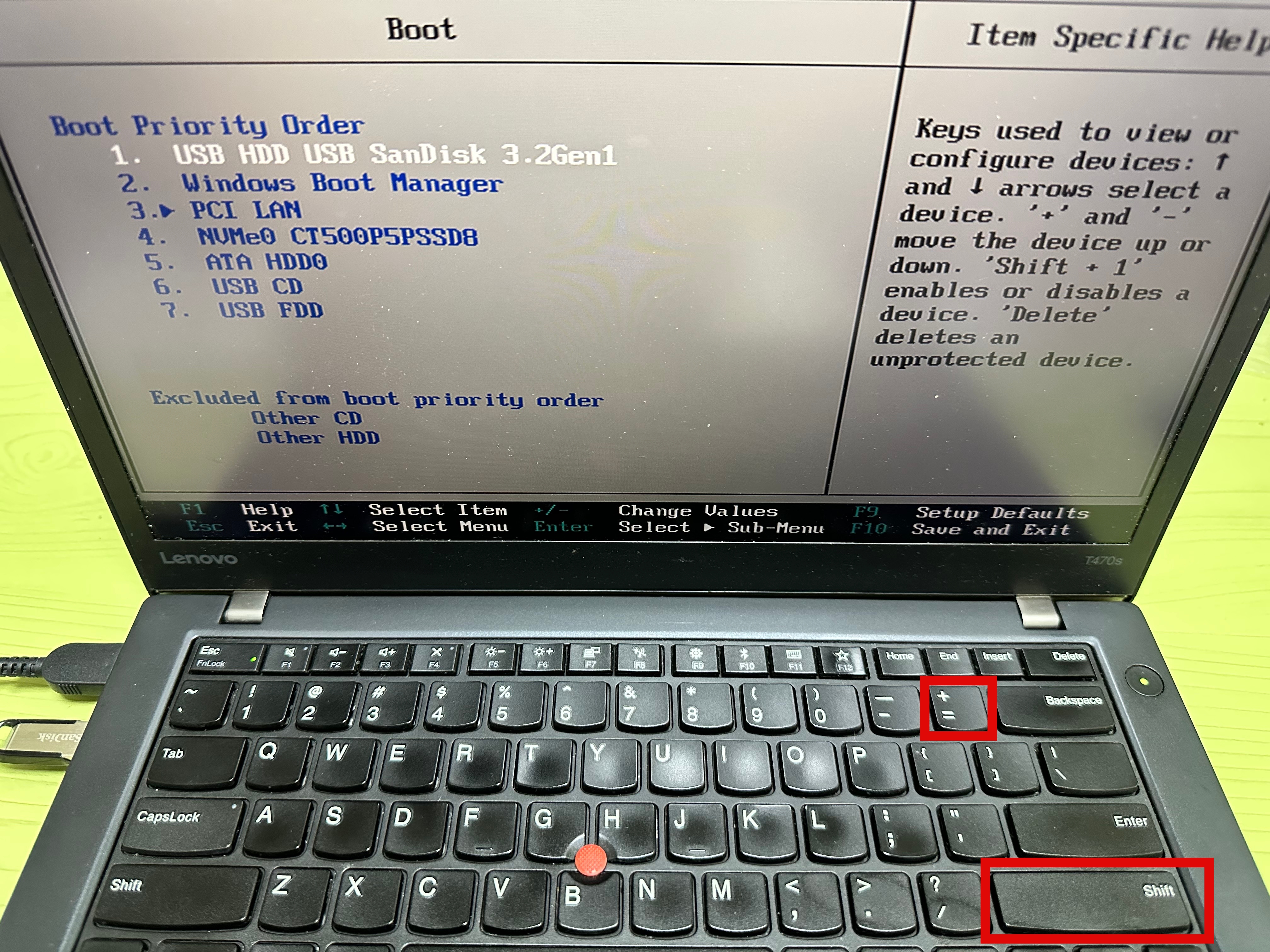

설명을 보면 부팅순서를 바꿀 장치로 커서를 이동 후 "+" 키를 누르면 된다.

윈도우 설치 USB를 부팅 최우선으로 설정했다면 F10을 눌러 저장하고 나간다.

BIOS에서 윈도우 설치 USB 부팅을 최우선으로 설정 후 저장





























USB로 부팅이 되었다면 윈도우를 설치진행하면 된다.

5분도 안돼서 설치가 다된 거 같았다.

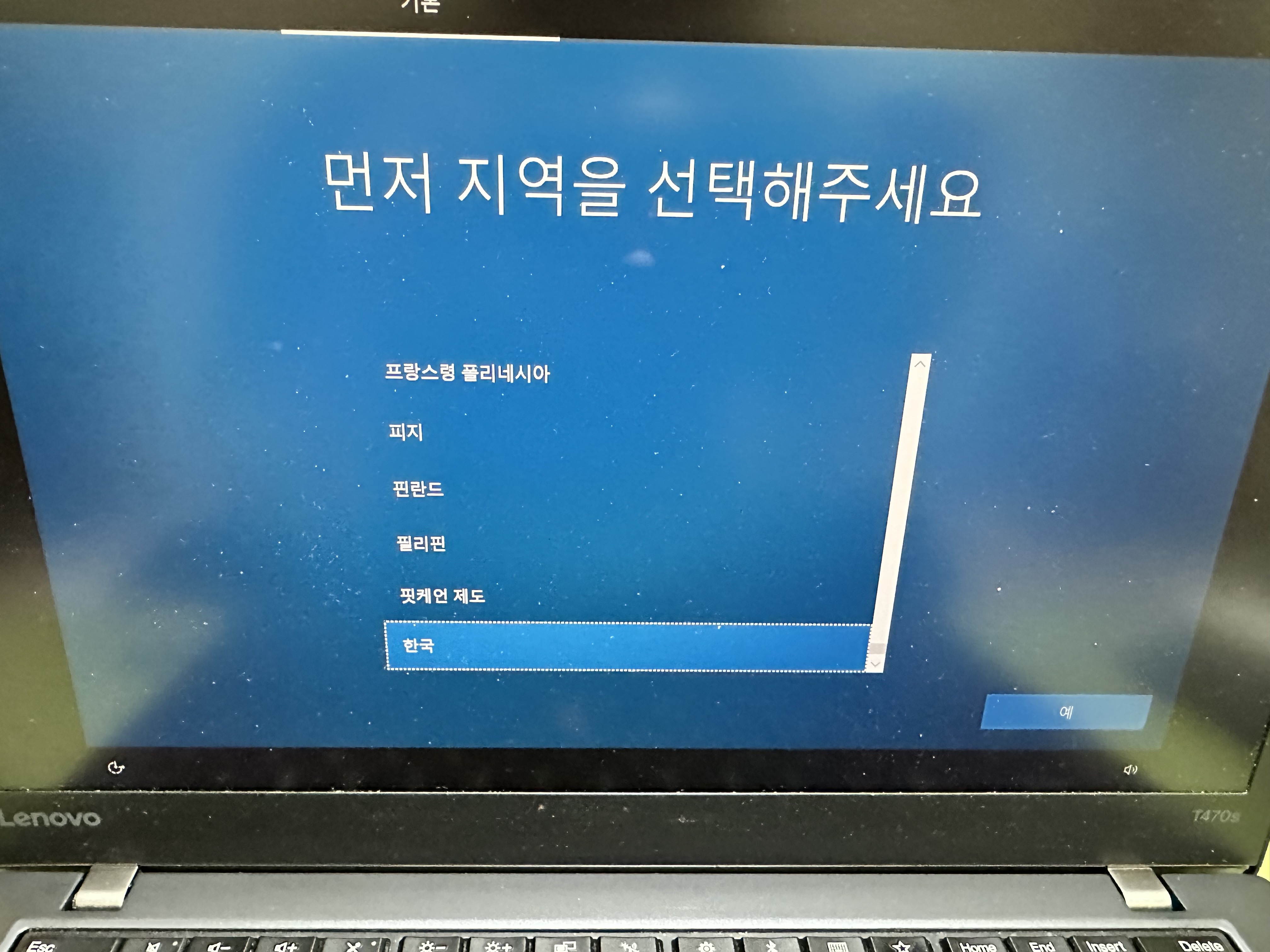

윈도우 설치 완료

























윈도우 설치 후 SSD 속도 측정을 해보기로 한다.

CrystalDiskMark를 설치하여 확인해 본다.

SSD 속도 측정을 해보기 위해 CrystalDiskMark를 설치했다.

























결과는 읽기 3363MB/s , 쓰기 3089MB/s가 나왔다.

Pcie 3.0에서 나오는 정상적인 속도이다.

SSD 속도측정 결과 아주 정상적이다.











압축해서 간단하게 말하면,

뒤판 나사 풀고 뒷판 해제, SSD 탈거 및 새 SSD 장착하면 끝이다.
