DELL NX3230 이벤트 51 disk 문제 해결 방법

DELL NX3230 스토리지 서버가 갑자기 전원이 꺼지면서 일부 디스크가 보이지 않았다. 그리고 이벤트 뷰어를 통해 확인한 이벤트는 51번 disk라고 나타났다. 복구하지 못할 경우 데이터를 모두 잃어버릴 수도 있는 상황인데, 다행히도 문제를 해결했다. 어떻게 하면 이벤트 51 disk 문제를 해결할 수 있을까?

Event 51 disk. An error was detected on device during a paging operation









부팅은 되고 레이드로 구성된 디스크가 보이지 않는다.

OMSA(OpenManage Server Administrator)에서 로그를 확인한다.

PERC H830 레이드 컨트롤러에서 링크를 잃어버렸다고 되어 있다.

SAS wide port lost link on PHY









혹시나 해서 문제의 레이드 컨트롤러를 확인한다.

H830 레이드 컨트롤러는 녹색 램프가 점등된다.

레이드 컨트롤러는 이상이 없어보인다.

H830 Raid Controller

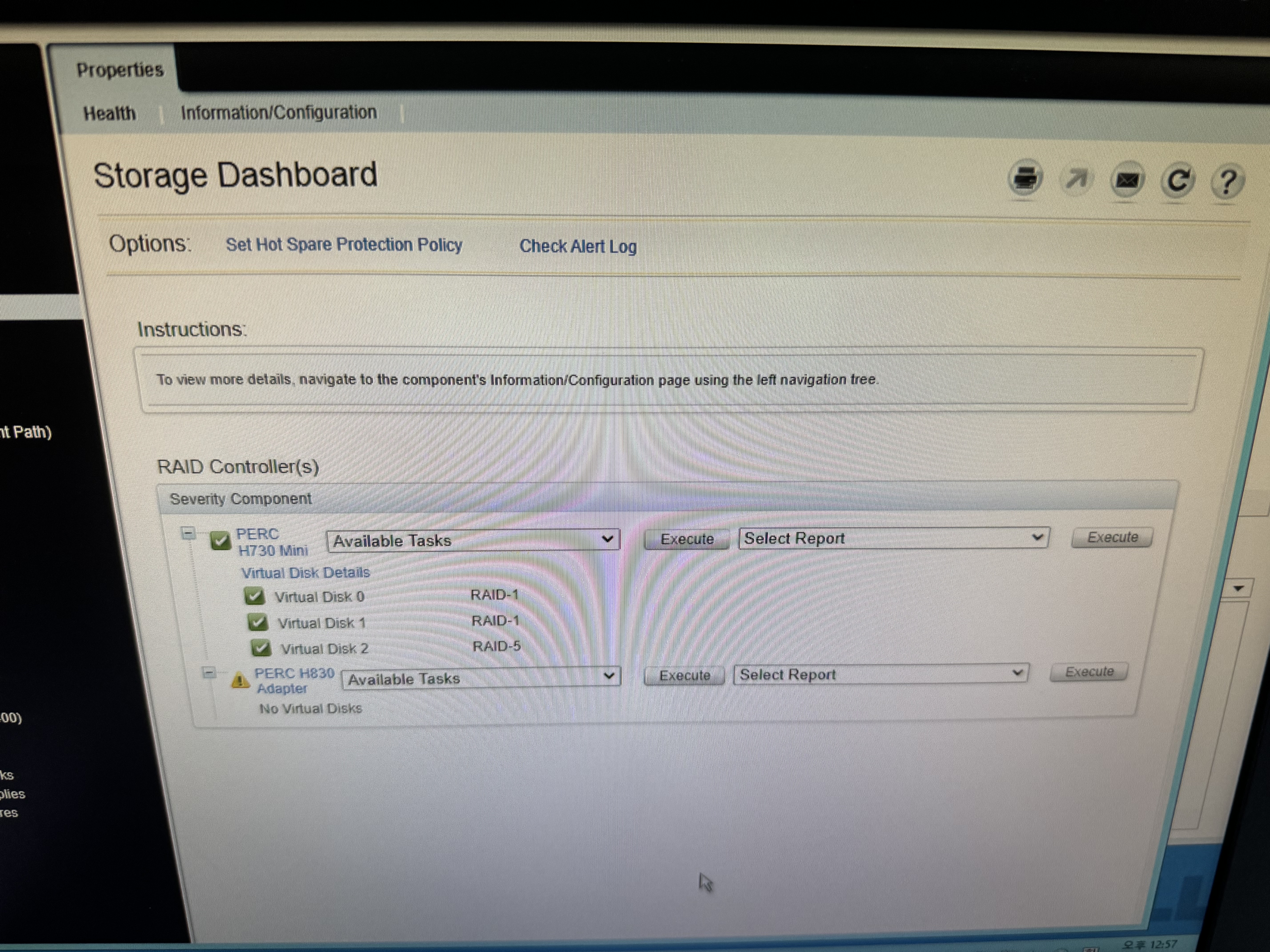

OMSA Storage Dashboard에서 H830 Raid Controller에서 No Virtual Disks라고 나타난다. H380 Raid Controller에 있어야 할 Virtual Disk가 없다.

PERC H830에 No Virtual Disks라고 나타난다.









PERC H830 Raid Controller를 보니 Physical Disk들이 보이고 State는 Foreign이다. 이 경우 보통은 레이드 구성은 손상이 없다. 일단 레이드를 다시 마운트 시켜봐야 할 거 같다.

Virtual Disk 상태가 Foreign이다.





재부팅을 하면서 부팅 과정을 지켜본다.

Foreign configuration found on adapter라고 나타난다.

그리고 Virtual Disk 설정을 위해 C를 누른다.

이 순간을 지나치게 되면 다시 재부팅하면 된다.

Foreign configuration found on adapter











문제가 발생한 Controller를 선택한다.

문제가 발생한 Controller를 찾아 진입











Foreign View 탭으로 진입한다.

용량을 보니 레이드가 그대로 있다.

단지 레이드가 어떤 이유로 인해 마운트 되지 않은 것으로 보인다.

Foreign View 탭으로 진입











PERC H830 Adapter에서 Foreign Config를 선택 후 Import를 선택한다.

Virtual Disk Import









경고창이 나타나고 Yes 눌러 Virtual disk를 연결 시도한다.

경고창이 나타나고 Yes 눌러 Virtual disk를 연결 시도











Foreign View 탭이 사라지고 VD Mgmt에서 Virtual Disk가 마운트 됨을 확인했다. 문제가 해결되었다.

VD Mgmt Virtual disk
